Πυκνωτές:Κατανόηση της λειτουργίας, των τύπων και των εφαρμογών στην ηλεκτρονική

Ένας πυκνωτής είναι ένα ηλεκτρικό εξάρτημα που αποθηκεύει ενέργεια σε ένα ηλεκτρικό πεδίο. Είναι μια παθητική συσκευή που αποτελείται από δύο αγωγούς που χωρίζονται από ένα μονωτικό υλικό γνωστό ως διηλεκτρικό. Όταν εφαρμόζεται τάση στους αγωγούς, ένα ηλεκτρικό πεδίο αναπτύσσεται κατά μήκος του διηλεκτρικού, προκαλώντας τη συσσώρευση θετικών και αρνητικών φορτίων στους αγωγούς. Αυτή η αποθηκευμένη ενέργεια απελευθερώνεται όταν χρειάζεται, καθιστώντας τους πυκνωτές βασικά εξαρτήματα σε διάφορα ηλεκτρονικά κυκλώματα.

Πώς λειτουργεί ένας πυκνωτής

Όταν ένας πυκνωτής συνδέεται σε μια πηγή ισχύος, τα ηλεκτρόνια συσσωρεύονται σε έναν από τους αγωγούς (την αρνητική πλάκα), ενώ τα ηλεκτρόνια αφαιρούνται από τον άλλο αγωγό (τη θετική πλάκα). Αυτό δημιουργεί μια διαφορά δυναμικού (τάση) στις πλάκες και δημιουργεί ένα ηλεκτρικό πεδίο στο διηλεκτρικό υλικό μεταξύ τους. Ο πυκνωτής συνεχίζει να φορτίζει έως ότου η τάση στις πλάκες του να ισούται με την τάση της πηγής ισχύος.

Μόλις ο πυκνωτής φορτιστεί πλήρως και η τάση στις πλάκες του ισούται με την τάση της πηγής ισχύος, συμβαίνουν τα εξής:

1. Το τρέχον σταματά να ρέει :Σε ένα κύκλωμα συνεχούς ρεύματος (DC), η ροή του ρεύματος ουσιαστικά σταματά επειδή ο πυκνωτής λειτουργεί σαν ανοιχτό κύκλωμα. Το ηλεκτρικό πεδίο μεταξύ των πλακών του πυκνωτή βρίσκεται στη μέγιστη τιμή του, που αντιστοιχεί στην εφαρμοζόμενη τάση. Δεν υπάρχει περαιτέρω κίνηση φόρτισης.
2. Αποθηκευμένη ενέργεια :Η αποθηκευμένη ενέργεια στον πυκνωτή παραμένει μέχρι να συνδεθεί σε ένα κύκλωμα που του επιτρέπει να εκφορτιστεί. Η αποθηκευμένη ενέργεια (𝐸) σε έναν πυκνωτή είναι:𝐸 =½CV 2, όπου Γ είναι η χωρητικότητα και 𝑉 είναι η τάση κατά μήκος του πυκνωτή.
3. Διατηρήθηκε η δυνητική διαφορά :Ο πυκνωτής διατηρεί μια διαφορά δυναμικού στις πλάκες του ίση με την τάση της πηγής ισχύος. Αυτή η διαφορά δυναμικού είναι προσβάσιμη όταν ο πυκνωτής είναι συνδεδεμένος σε άλλο στοιχείο κυκλώματος.
4. Απαλλαγή :Εάν υπάρχει διαθέσιμη διαδρομή για την κίνηση των φορτίων (για παράδειγμα, συνδέοντας μια αντίσταση κατά μήκος του πυκνωτή), ο πυκνωτής αρχίζει να αποφορτίζεται. Η διαδικασία εκφόρτισης έχει ως αποτέλεσμα ένα ρεύμα που ρέει στο κύκλωμα. Η τάση στον πυκνωτή μειώνεται με την πάροδο του χρόνου μέχρι να φτάσει στο μηδέν, οπότε ο πυκνωτής αποφορτίζεται πλήρως.

Τύποι πυκνωτών και οι χρήσεις τους

Υπάρχουν διάφοροι τύποι πυκνωτών, ο καθένας με μοναδικές ιδιότητες και εφαρμογές:

• Κεραμικοί πυκνωτές :Κατασκευασμένοι από κεραμικά υλικά, αυτοί οι πυκνωτές είναι χρήσιμοι σε ηλεκτρονικά κυκλώματα για τη σταθερότητα, την αξιοπιστία και το ευρύ φάσμα τιμών χωρητικότητας. Οι κεραμικοί πυκνωτές είναι συνηθισμένοι σε εφαρμογές φιλτραρίσματος και χρονισμού.
• Ηλεκτρολυτικοί πυκνωτές :Αυτοί οι πυκνωτές χρησιμοποιούν έναν ηλεκτρολύτη για να επιτύχουν υψηλότερες τιμές χωρητικότητας. Είναι πολωμένοι, που σημαίνει ότι έχουν θετικό και αρνητικό προβάδισμα. Οι ηλεκτρολυτικοί πυκνωτές χρησιμοποιούνται σε κυκλώματα τροφοδοσίας για φιλτράρισμα και εξομάλυνση.
• Πυκνωτές τανταλίου :Παρόμοια με τους ηλεκτρολυτικούς πυκνωτές, αλλά χρησιμοποιώντας ταντάλιο για την άνοδο, αυτοί οι πυκνωτές προσφέρουν υψηλή χωρητικότητα σε μικρή συσκευασία. Οι πυκνωτές τανταλίου προορίζονται για καταστάσεις που απαιτούν σταθερή και αξιόπιστη απόδοση, όπως σε smartphone και υπολογιστές.
• Πυκνωτές φιλμ :Χρησιμοποιώντας ένα λεπτό πλαστικό φιλμ ως διηλεκτρικό, αυτοί οι πυκνωτές έχουν υψηλή ακρίβεια και σταθερότητα. Είναι χρήσιμα σε εφαρμογές ήχου και υψηλής συχνότητας.
• Υπερπυκνωτές :Γνωστοί και ως υπερπυκνωτές, αυτοί έχουν πολύ υψηλές τιμές χωρητικότητας. Οι υπερπυκνωτές προορίζονται για εφαρμογές που απαιτούν γρήγορους κύκλους φόρτισης και εκφόρτισης, όπως σε συστήματα πέδησης με αναγέννηση και εφεδρικά τροφοδοτικά.

Ασφάλεια και κίνδυνοι πυκνωτών

Οι πυκνωτές είναι δυνητικά επικίνδυνοι επειδή αποθηκεύουν σημαντική ποσότητα ενέργειας. Το βραχυκύκλωμα ή ο λάθος χειρισμός ενός φορτισμένου πυκνωτή οδηγεί σε γρήγορη εκφόρτιση, προκαλώντας σπινθήρες, εγκαύματα ή ακόμα και ηλεκτροπληξία. Σε ακραίες περιπτώσεις, οι μεγάλοι πυκνωτές προκαλούν ένα δυνητικά θανατηφόρο σοκ.

Πυκνωτές έναντι μπαταριών

Τόσο οι πυκνωτές όσο και οι μπαταρίες αποθηκεύουν ηλεκτρική ενέργεια, αλλά το κάνουν με θεμελιωδώς διαφορετικούς τρόπους:

• Πυκνωτές αποθηκεύουν ενέργεια σε ένα ηλεκτρικό πεδίο και απελευθερώνουν ενέργεια πολύ γρήγορα. Είναι χρήσιμα σε εφαρμογές που απαιτούν γρήγορους κύκλους φόρτισης και εκφόρτισης.
• Μπαταρίες αποθηκεύουν ενέργεια χημικά και την απελευθερώνουν πιο αργά. Είναι χρήσιμα για την παροχή σταθερής παροχής ενέργειας για μεγαλύτερο χρονικό διάστημα.

Σύνδεση πυκνωτή σε μπαταρία

Η σύνδεση ενός πυκνωτή σε μια μπαταρία ξεκινά τη φόρτιση του πυκνωτή. Τα ηλεκτρόνια ρέουν από τον αρνητικό πόλο της μπαταρίας στη μία πλάκα του πυκνωτή και από την άλλη πλάκα στον θετικό πόλο της μπαταρίας. Αυτή η διαδικασία συνεχίζεται έως ότου η τάση στον πυκνωτή να ισούται με την τάση της μπαταρίας. Μόλις φορτιστεί πλήρως, η ροή του ρεύματος σταματά και ο πυκνωτής διατηρεί τη φόρτιση μέχρι να αποφορτιστεί.

Πυκνωτές με AC και DC

Οι πυκνωτές συμπεριφέρονται διαφορετικά ανάλογα με το αν βρίσκονται σε συνθήκες συνεχούς ή εναλλασσόμενου ρεύματος:

• Συνεχές ρεύμα (DC) :Όταν συνδέεται σε μια πηγή DC, ένας πυκνωτής φορτίζει μέχρι την τάση της πηγής και στη συνέχεια λειτουργεί ως ανοιχτό κύκλωμα. Αυτό αποκλείει κάθε περαιτέρω ρεύμα DC.
• Εναλλασσόμενο ρεύμα (AC) :Με εναλλασσόμενο ρεύμα, η τάση στον πυκνωτή αλλάζει συνεχώς. Ο πυκνωτής φορτίζεται και εκφορτίζεται κυκλικά. Αυτό έχει ως αποτέλεσμα ένα ρεύμα εναλλασσόμενου ρεύματος να ρέει μέσω του πυκνωτή, με τον πυκνωτή να λειτουργεί ως αντιδραστικό στοιχείο που εμποδίζει τη ροή του AC σε βαθμό που εξαρτάται από τη συχνότητα του σήματος AC.

Ιστορία του πυκνωτή

Η ιδέα του πυκνωτή χρονολογείται από τον 18ο αιώνα. Το 1745, ο Ewald Georg von Kleist ανακάλυψε ότι ένα ηλεκτρικό φορτίο μπορούσε να αποθηκευτεί συνδέοντας μια ηλεκτροστατική γεννήτρια υψηλής τάσης σε έναν όγκο νερού σε ένα γυάλινο βάζο χειρός. Ανεξάρτητα, ο Pieter van Musschenbroek του Πανεπιστημίου Leyden ανέπτυξε μια παρόμοια συσκευή περίπου την ίδια εποχή. Αυτή η συσκευή έγινε γνωστή ως βάζο Leyden. Αυτοί οι πρώτοι πυκνωτές χρησιμοποιήθηκαν για τη διεξαγωγή πειραμάτων στον ηλεκτρισμό και έθεσαν τα θεμέλια για την ανάπτυξη σύγχρονων πυκνωτών.

Χωρητικότητα

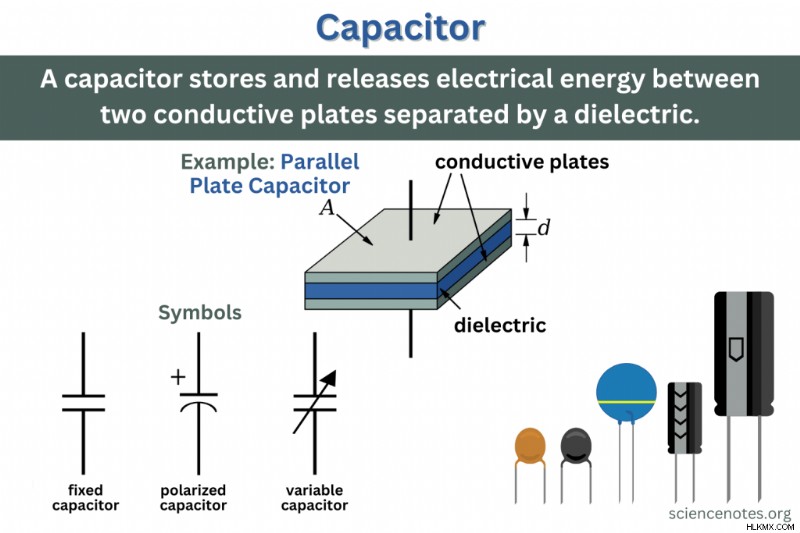

Η χωρητικότητα είναι η ικανότητα ενός πυκνωτή να αποθηκεύει ένα ηλεκτρικό φορτίο ανά μονάδα τάσης στις πλάκες του. Ο τύπος για την χωρητικότητα είναι:

𝐶=𝑄 / 𝑉​

όπου:

• 𝐶 είναι η χωρητικότητα σε farads (F),
• 𝑄 είναι η χρέωση σε κουλόμπ (C),
• 𝑉 είναι η τάση σε βολτ (V).

Μονάδες μέτρησης χωρητικότητας

Η μονάδα χωρητικότητας είναι το farad (F), που πήρε το όνομά του από τον Michael Faraday. Ένα φαράντ ισοδυναμεί με ένα κουλόμπ ανά βολτ. Λόγω του μεγάλου μεγέθους του φαράντ, οι πυκνωτές έχουν συνήθως χωρητικότητα σε μικροφαράντ (μF, 10−6 F), νανοφαράντ (nF, 10−9 F) και πικοφαράντ (pF, 10−12 F).

Διηλεκτρικό υλικό

Ένα διηλεκτρικό υλικό είναι η μονωτική ουσία μεταξύ των πλακών ενός πυκνωτή. Αυξάνει την χωρητικότητα του πυκνωτή μειώνοντας την ένταση του ηλεκτρικού πεδίου για ένα δεδομένο φορτίο στις πλάκες. Τα κοινά διηλεκτρικά υλικά περιλαμβάνουν αέρα, χαρτί, πλαστικό, κεραμικό και γυαλί.

Διηλεκτρική σταθερά και διαπερατότητα

Η διηλεκτρική σταθερά (𝜅) είναι ένα μέτρο της ικανότητας ενός υλικού να αυξάνει την χωρητικότητα ενός πυκνωτή σε σύγκριση με το κενό. Είναι ο λόγος της διαπερατότητας του διηλεκτρικού υλικού (𝜀) προς τη διαπερατότητα του ελεύθερου χώρου (ε 0​):

𝜅 =𝜀 / 𝜀0​

Η επιτρεπτότητα (ε ) είναι ένα μέτρο του πόσο ηλεκτρικό πεδίο μειώνεται μέσα στο υλικό.

Εξίσωση για την χωρητικότητα ενός πυκνωτή παράλληλης πλάκας

Η χωρητικότητα (𝐶) ενός πυκνωτή παράλληλης πλάκας είναι:

𝐶 =𝜀𝐴 / ​

όπου:

• 𝜀 είναι η διαπερατότητα του διηλεκτρικού υλικού,
• 𝐴 είναι το εμβαδόν μιας από τις πλάκες,
• 𝑑 είναι ο διαχωρισμός μεταξύ των πλακών.

Παράδειγμα προβλήματος

Για παράδειγμα, υπολογίστε την χωρητικότητα.

Δόθηκε:

• Εμβαδόν πιάτων (𝐴) =0,01 m²,
• Διαχωρισμός πλακών (𝑑) =0,001 m,
• Διηλεκτρική σταθερά (κ ) =4,
• Επιτρεπτότητα ελεύθερου χώρου (ε 0​) =8,854×10−12.

Αρχικά, βρείτε τη διαπερατότητα του διηλεκτρικού:

𝜀 =𝜅𝜀0 =4×8,854×10−12 =3,5416×10−11 F/m

Στη συνέχεια, χρησιμοποιήστε τον τύπο χωρητικότητας:

𝐶 =𝜀𝐴/𝑑 =3,5416×10−11 × 0,01 / 0,001 =3,5416×10−10 F =354,16 pF

Έτσι, η χωρητικότητα του πυκνωτή παράλληλης πλάκας είναι 354,16 picofarads (pF).

Προφυλάξεις ασφαλείας για το χειρισμό πυκνωτών

Οι πυκνωτές αποθηκεύουν σημαντική ηλεκτρική ενέργεια και ο ακατάλληλος χειρισμός είναι επικίνδυνος. Ακολουθούν βασικές προφυλάξεις ασφαλείας:

• Σωστή εκφόρτιση :Αποτρέψτε την ηλεκτροπληξία αποφορτίζοντας πάντα τους πυκνωτές χρησιμοποιώντας μια αντίσταση ή ένα εργαλείο εκφόρτισης πριν από το χειρισμό.
• Χρησιμοποιήστε τον εξοπλισμό ασφαλείας :Φοράτε μονωμένα γάντια και γυαλιά ασφαλείας. Χρησιμοποιήστε εργαλεία με μονωμένες λαβές.
• Χειρισμός μεγάλων πυκνωτών :Αποφύγετε την άμεση επαφή με τους ακροδέκτες και τηρήστε τις ονομαστικές τάσεις. Χειριστείτε τους πυκνωτές υψηλής τάσης με ιδιαίτερη προσοχή.
• Αποτρέψτε τα βραχυκυκλώματα :Διασφαλίστε τη σωστή καλωδίωση και χρησιμοποιήστε μόνωση γύρω από τους ακροδέκτες για να αποφύγετε την τυχαία επαφή.
• Αποθήκευση και απόρριψη :Φυλάσσετε σε ξηρό, δροσερό μέρος μακριά από ζέστη και υγρασία. Ακολουθήστε τους τοπικούς κανονισμούς απόρριψης, ειδικά για πυκνωτές που περιέχουν επικίνδυνα υλικά.
• Ηλεκτρολυτικοί πυκνωτές :Συνδέστε με τη σωστή πολικότητα για να αποτρέψετε την αστοχία. Προστατέψτε από υπερτάσεις.
• Πυκνωτές υψηλής τάσης :Σημειώστε ξεκάθαρα και απομονώστε τους πυκνωτές υψηλής τάσης για να αποφύγετε την τυχαία επαφή.
• Βλάβη πυκνωτή :Αναζητήστε σημάδια ζημιάς όπως διόγκωση ή διαρροή. Αντικαταστήστε τους κατεστραμμένους πυκνωτές με πυκνωτές ίδιας ή υψηλότερης ισχύος.
• Εκπαίδευση και ευαισθητοποίηση :Εξασφάλιση κατάλληλης εκπαίδευσης και επίγνωσης των κινδύνων. Εφαρμόστε διαδικασίες έκτακτης ανάγκης για ατυχήματα που αφορούν πυκνωτές.
