Ακτινοβολία μικροκυμάτων:Ιδιότητες, χρήσεις &εφαρμογές - Ένας ολοκληρωμένος οδηγός

Ακτινοβολία μικροκυμάτων είναι μια μορφή ηλεκτρομαγνητικής ακτινοβολίας με μήκη κύματος που κυμαίνονται από περίπου 1 μέτρο έως 1 χιλιοστό , που αντιστοιχεί σε συχνότητες μεταξύ 300 megahertz (MHz) και 300 gigahertz (GHz) . Βρίσκεται ανάμεσα σε ραδιοκύματα και υπέρυθρη ακτινοβολία στο ηλεκτρομαγνητικό φάσμα και χρησιμοποιείται ευρέως στην επικοινωνία, το ραντάρ, το μαγείρεμα και τις επιστημονικές εφαρμογές.

Παρά το όνομά του, το "micro" στο "microwave" δεν αναφέρεται σε ένα μικρόμετρο μήκος κύματος, αλλά στο γεγονός ότι αυτά τα μήκη κύματος είναι μικρότερα από αυτά των συμβατικών ραδιοκυμάτων.

Βασικά σημεία σχετικά με την ακτινοβολία μικροκυμάτων

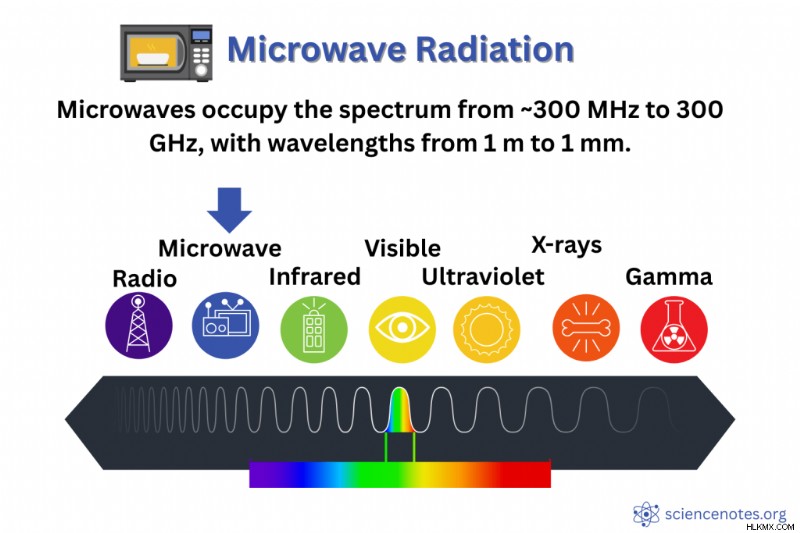

• Τα μικροκύματα καταλαμβάνουν το φάσμα από ~300 MHz έως 300 GHz, με μήκη κύματος από 1 m έως 1 mm.
• Βρίσκονται μεταξύ ραδιοκυμάτων και υπέρυθρης ακτινοβολίας στο ηλεκτρομαγνητικό φάσμα.
• Ο όρος "micro" υποδηλώνει μικρότερα μήκη κύματος σε σύγκριση με άλλα ραδιοκύματα—όχι μικροσκοπικό μέγεθος.
• Τα μικροκύματα χρησιμοποιούνται σε ραντάρ, δορυφορικές και κινητές επικοινωνίες, φούρνους μικροκυμάτων και αστρονομία.
• Αλληλεπιδρούν έντονα με πολικά μόρια όπως το νερό, καθιστώντας τα αποτελεσματικά για θέρμανση.
• Το φάσμα χωρίζεται σε ονομασμένες ζώνες συχνοτήτων (L, S, C, X, Ku, K, Ka, κ.λπ.).
• Η διάδοση εξαρτάται από τη συχνότητα, τις ατμοσφαιρικές συνθήκες και τους παράγοντες οπτικής επαφής.
• Η υπερβολική έκθεση σε μικροκύματα υψηλής ισχύος μπορεί να εγκυμονεί κινδύνους για την υγεία λόγω των θερμικών επιπτώσεων.

Ακτινοβολία μικροκυμάτων στο ηλεκτρομαγνητικό φάσμα

Τα μικροκύματα αποτελούν μέρος του ηλεκτρομαγνητικού φάσματος, το οποίο περιλαμβάνει όλες τις μορφές ηλεκτρομαγνητικής ακτινοβολίας, που κατηγοριοποιούνται κατά συχνότητα ή μήκος κύματος. Δείτε πώς τα μικροκύματα ταιριάζουν στο ευρύτερο φάσμα:

Περιοχή EM Φάσματος Εύρος μήκους κύματος Εύρος συχνότητας Ενέργεια φωτονίου (eV) Ραδιοκύματα>1 m<300 MHz<1,2 × 10⁻6 eVΜικροκύματα 1 m – 1 mm300 MHz – 300 GHz1,2 × 10-6 έως 1,2 × 10-3 eVI υπέρυθρη ακτινοβολία 1 mm – 700 nm300 GHz – 430 THz1,2 × 10⁻1 Φως 700V έως nm430 – 750 THz1,77 – 3,26 eVUUltraviolet400 – 10 nm750 THz – 30 PHz3,26 – 124 eVX-ακτίνες10 – 0,01 nm30 PHz – 30 EHz124 eV. nm>30 EHz>124 keV

Ασφισημία στα όρια

Τα όρια της ακτινοβολίας μικροκυμάτων δεν είναι σαφώς καθορισμένα. Η ακτινοβολία μικροκυμάτων επικαλύπτεται τόσο στα άκρα χαμηλής όσο και υψηλής συχνότητας με άλλες περιοχές του ηλεκτρομαγνητικού φάσματος:

Ραδιοκύματα (κάτω από ~300 MHz)

• Μερικοί ορισμοί αντιμετωπίζουν τα μικροκύματα ως ραδιοκύματα εξαιρετικά υψηλής συχνότητας (SHF) ή εξαιρετικά υψηλής συχνότητας (EHF).
• Ραντάρ UHF και SHF, Wi-Fi και ορισμένα συστήματα μετάδοσης καλύπτουν τη μετάβαση μικροκυμάτων-ραδιοφώνου.
• Μερικοί ορισμοί αντιμετωπίζουν τα μικροκύματα ως υποσύνολο ραδιοκυμάτων.

Απω υπέρυθρο (πάνω από ~100 GHz)

• Συχνότητες άνω των 100 GHz εισέρχονται στο κενό terahertz—μια ζώνη όπου επικαλύπτονται τα μικροκύματα, το χιλιοστό κύμα και το μακρινό υπέρυθρο.
• Αυτή η περιοχή είναι δημοφιλής στη φασματοσκοπία, την απεικόνιση και την αστρονομία και έχει μοναδικά παράθυρα μετάδοσης στην ατμόσφαιρα.

Βασικά χαρακτηριστικά της ακτινοβολίας μικροκυμάτων

Τα μικροκύματα έχουν πολλά διακριτικά χαρακτηριστικά:

• Διεισδυτική δύναμη :Μπορεί να περάσει μέσα από σύννεφα, καπνό και ελαφριά βροχή.
• Αλληλεπίδραση με πολικά μόρια :Ειδικά το νερό, καθιστώντας τα μικροκύματα χρήσιμα για θέρμανση.
• Διάδοση οπτικής επαφής :Σε αντίθεση με τα ραδιοκύματα χαμηλότερης συχνότητας, τα μικροκύματα συνήθως απαιτούν απευθείας διαδρομή.
• Χαμηλή ενέργεια φωτονίων :Τα μικροκύματα είναι μη ιονιστικά , που σημαίνει ότι δεν έχουν αρκετή ενέργεια για να αφαιρέσουν ηλεκτρόνια ή να σπάσουν χημικούς δεσμούς.

Σύγκριση με άλλη ακτινοβολία EM:

Ιδιότητα Φούρνοι μικροκυμάτων Ραδιοκύματα Υπέρυθρες Μήκος κύματος 1 m – 1 mm>1 m1 mm – 700 nm Ενέργεια φωτονίουΠολύ χαμηλή Εξαιρετικά χαμηλή Χαμηλή έως μέτρια ΔιείσδυσηΚαλή Εξαιρετική Κακή (απορροφάται από τους υδρατμούς) Θερμική επίδρασηΙσχυρή (θερμαίνει το νερό) Αδύναμη Δυνατή

Ζώνες συχνότητας μικροκυμάτων

Τα μικροκύματα ταξινομούνται συχνά σε ζώνες που χρησιμοποιούνται σε συστήματα επικοινωνίας και ραντάρ:

Όνομα μπάντας Εύρος συχνότητας (GHz) Κοινές χρήσεις L1 – 2GPS, κινητά τηλέφωνα, ραντάρS2 – 4Ραντάρ καιρού, WiFi, φούρνοι μικροκυμάτωνC4 – 8Δορυφορικές επικοινωνίες, ραντάρX8 – 12Στρατιωτικό ραντάρ, δορυφορικές κατερχόμενες ζεύξειςKu12 – 18Δορυφορική τηλεόραση, ραντάρK18 – 27Επικοινωνία υψηλής ανάλυσης27lli –0V4Ka 75Πειραματικό, στρατιωτικό W75 – 110Ραντάρ, έρευνα

Διάδοση και Σκέδαση

Η διάδοση των μικροκυμάτων επηρεάζεται από:

• Γραμμή όρασης μετάδοση:Τα μικροκύματα δεν διαθλούν καλά γύρω από εμπόδια.
• Ανάκλαση και διάθλαση :Αναπηδούν από μεταλλικές επιφάνειες και διαθλώνται μέσω διηλεκτρικών.
• Απορρόφηση :Απορροφάται έντονα από τους υδρατμούς, το οξυγόνο και ιδιαίτερα το νερό στους ιστούς.
• Διασπορά :Εμφανίζεται με σταγόνες βροχής, χιόνι και σωματίδια της ατμόσφαιρας, σημαντικά για το ραντάρ.

Πηγές ακτινοβολίας μικροκυμάτων

Η ακτινοβολία μικροκυμάτων προέρχεται τόσο από φυσικές όσο και από τεχνητές πηγές. Στη φύση, παράγεται από ουράνια σώματα, ατμοσφαιρικές διεργασίες και το κοσμικό υπόβαθρο μικροκυμάτων. Οι άνθρωποι παράγουν μικροκύματα για ένα ευρύ φάσμα εφαρμογών χρησιμοποιώντας εξειδικευμένες συσκευές όπως μαγνητρόνια και ταλαντωτές στερεάς κατάστασης. Η κατανόηση αυτών των πηγών παρέχει πληροφορίες για το πώς αξιοποιούνται τα μικροκύματα για επικοινωνία, έρευνα και καθημερινή τεχνολογία.

Φυσικές πηγές:

• Κοσμική ακτινοβολία υποβάθρου μικροκυμάτων (CMB):Υπολειμματική ακτινοβολία από τη Μεγάλη Έκρηξη.
• Ατμοσφαιρικές εκπομπές :Από μοριακές μεταπτώσεις.
• Ηλιακές και πλανητικές εκπομπές :Ειδικά στην περιοχή ραδιοφώνου και μικροκυμάτων.

Τεχνητές πηγές:

• Μαγνητρόνια και κλυστρόν :Χρησιμοποιείται σε ραντάρ και φούρνους μικροκυμάτων.
• Συσκευές στερεάς κατάστασης :Όπως οι δίοδοι Gunn και οι δίοδοι IMPATT.
• Κεραίες και πομποί :Χρησιμοποιείται στην επικοινωνία και την τηλεπισκόπηση.

Αλληλεπίδραση με την ύλη

Η ακτινοβολία μικροκυμάτων αλληλεπιδρά με την ύλη κυρίως μέσω διηλεκτρικής θέρμανσης, ανάκλασης και μετάδοσης, ανάλογα με τις ηλεκτρικές και μοριακές ιδιότητες του υλικού.

Απορρόφηση

• Πολικά μόρια , όπως το νερό, η αιθανόλη και ορισμένα λίπη, απορροφούν αποτελεσματικά την ενέργεια των μικροκυμάτων. Τα μοριακά τους δίπολα προσπαθούν να ευθυγραμμιστούν με το ταλαντούμενο ηλεκτρικό πεδίο, δημιουργώντας θερμότητα μέσω της τριβής.
• Διηλεκτρικά απορροφούν ενέργεια ανάλογα με τον συντελεστή διηλεκτρικής απώλειας τους. Αυτή η αρχή διέπει τους φούρνους μικροκυμάτων και τις χημικές αντιδράσεις με τη βοήθεια μικροκυμάτων.

Αντανάκλαση και μετάδοση

• Μέταλλα αντανακλούν την ακτινοβολία μικροκυμάτων λόγω των ελεύθερων ηλεκτρονίων τους, καθιστώντας τα χρήσιμα σε κυματοδηγούς και θωράκιση. Ωστόσο, τα κλειστά μεταλλικά δοχεία (όπως ένας φούρνος μικροκυμάτων) πρέπει να είναι σωστά γειωμένα για να αποφευχθεί η δημιουργία τόξου.
• Πλαστικά, γυαλί και κεραμικά είναι συνήθως διαφανή στα μικροκύματα, εκτός εάν είναι φορτωμένα με νερό ή μεταλλικά σωματίδια.
• Βιολογικοί ιστοί απορροφούν τα μικροκύματα ανάλογα με την περιεκτικότητά τους σε νερό. Το δέρμα απορροφά τα μικροκύματα υψηλότερης συχνότητας πιο εύκολα, ενώ οι χαμηλότερες συχνότητες διεισδύουν βαθύτερα.

Παρεμβολές και συντονισμός

• Τα μικροκύματα μπορεί να προκαλέσουν παρεμβολές και στάσιμα κύματα, ειδικά σε κλειστούς χώρους.
• Δομές συντονισμού όπως κοιλότητες και διηλεκτρικοί συντονιστές μπορούν να ενισχύσουν συγκεκριμένες συχνότητες μικροκυμάτων.

Χρήσεις της ακτινοβολίας μικροκυμάτων

Τα μικροκύματα είναι απαραίτητα στη σύγχρονη τεχνολογία:

• Επικοινωνία :
  • Δορυφορικοί σύνδεσμοι
  • Δίκτυα κινητής τηλεφωνίας
  • Wi-Fi (ζώνες 2,4 και 5 GHz)
  • Bluetooth
• Ραντάρ και Τηλεπισκόπηση :
  • Ραντάρ καιρού και αεροσκάφους
  • Ραντάρ Doppler
  • Στρατιωτική επιτήρηση
  • Ραντάρ συνθετικού διαφράγματος (SAR) για απεικόνιση
• Θέρμανση και μαγείρεμα :
  • Φούρνοι μικροκυμάτων
  • Βιομηχανική θέρμανση
  • Χημεία με τη βοήθεια μικροκυμάτων
• Ιατρικές και Επιστημονικές Εφαρμογές :
  • Διαθερμία μικροκυμάτων για φυσικοθεραπεία
  • Συντονισμός περιστροφής ηλεκτρονίων (ESR)
  • Επιταχυντές σωματιδίων
• Αστρονομία και Κοσμολογία :
  • Παρατηρώντας το CMB
  • Χαρτογράφηση κοσμικής δομής

Περιβαλλοντικές και Ατμοσφαιρικές Επιδράσεις

Η διάδοση των μικροκυμάτων επηρεάζεται σημαντικά από τις περιβαλλοντικές και ατμοσφαιρικές συνθήκες, κάτι που είναι ιδιαίτερα σημαντικό για το ραντάρ, την δορυφορική επικοινωνία και την τηλεπισκόπηση.

Απορρόφηση και εξασθένηση

• Ατμοσφαιρικά αέρια Όπως οι υδρατμοί και το οξυγόνο απορροφούν συγκεκριμένες συχνότητες μικροκυμάτων (κυρίως γύρω στα 22 GHz και 60 GHz), προκαλώντας απώλεια σήματος.
• Υετό (βροχή, χιόνι, χαλάζι) προκαλεί διασπορά και εξασθένηση, μειώνοντας την ανάλυση και την ακρίβεια του ραντάρ.

Διάθλαση και αγωγός

• Διαβαθμίσεις θερμοκρασίας και υγρασίας μπορεί να διαθλάσει τα μικροκύματα, αλλάζοντας την πορεία τους. Σε ακραίες περιπτώσεις, τα σήματα ακολουθούν την επιφάνεια της Γης (αγωγός), επεκτείνοντας την εμβέλεια ή προκαλώντας παρεμβολές.

Τηλεπισκόπηση και Καιρός

• Οι παθητικοί αισθητήρες μικροκυμάτων μετρούν τη θερμική ακτινοβολία της Γης για να αξιολογήσουν:
  • Θερμοκρασίες της επιφάνειας της θάλασσας
  • Υγρασία εδάφους
  • Πάχος και κάλυψη πάγου
  • Προφίλ ατμοσφαιρικής θερμοκρασίας και υδρατμών

Η τηλεπισκόπηση με μικροκύματα είναι πλεονεκτική επειδή λειτουργεί μέρα ή νύχτα και μπορεί να διεισδύσει σε νέφωση —ένας βασικός περιορισμός των ορατών και υπέρυθρων αισθητήρων.

Κίνδυνοι και επιπτώσεις στην υγεία

Τα μικροκύματα είναι μη ιονιστικά, που σημαίνει ότι δεν προκαλούν άμεση βλάβη στο DNA όπως οι ακτίνες Χ ή οι ακτίνες UV. Ωστόσο:

• Θερμικές επιδράσεις :Τα υψηλής έντασης μικροκύματα θερμαίνουν τον ιστό, προκαλώντας δυνητικά εγκαύματα ή καταρράκτη.
• Επαγγελματική έκθεση :Το ραντάρ και ο βιομηχανικός εξοπλισμός μικροκυμάτων ενέχουν κινδύνους εάν η θωράκιση είναι ανεπαρκής.
• Ακουστικό εφέ μικροκυμάτων :Μερικοί άνθρωποι μπορεί να αντιλαμβάνονται ήχους όταν εκτίθενται σε παλμικά μικροκύματα.

Ασφάλεια φούρνου μικροκυμάτων:

• Οι σωστά θωρακισμένοι φούρνοι αποτρέπουν τη διαρροή.
• Μεταλλικά αντικείμενα μπορεί να προκαλέσουν σπινθήρες ή τόξο στο εσωτερικό του φούρνου.
• Οι βηματοδότες δεν επηρεάζονται πλέον σημαντικά από τους φούρνους μικροκυμάτων.

Ιστορία Ανακάλυψης και Μελέτης

Η μελέτη της ακτινοβολίας μικροκυμάτων ανάγεται στη θεμελιώδη εργασία για τον ηλεκτρομαγνητισμό τον 19ο αιώνα. Οι θεωρητικές προβλέψεις του Maxwell και οι πειραματικές επιβεβαιώσεις από τον Hertz έθεσαν τις βάσεις για την αναγνώριση των μικροκυμάτων ως μέρος του ηλεκτρομαγνητικού φάσματος. Τον 20ο αιώνα, η πρόοδος της τεχνολογίας -ιδιαίτερα κατά τη διάρκεια του Β' Παγκοσμίου Πολέμου- επιτάχυνε την έρευνα στα μικροκύματα, οδηγώντας σε καινοτομίες στα ραντάρ, τις επικοινωνίες και τα ηλεκτρονικά είδη ευρείας κατανάλωσης. Αυτή η ιστορική εξέλιξη υπογραμμίζει την αλληλεπίδραση μεταξύ θεμελιωδών επιστημών και πρακτικής εφαρμογής.

• James Clerk Maxwell (1864):Θεωρητική βάση για ηλεκτρομαγνητικά κύματα.
• Heinrich Hertz (1888):Πειραματικά αποδεδειγμένα EM κύματα, συμπεριλαμβανομένης της ακτινοβολίας UHF.
• Jagadish Chandra Bose (1894–1904):Πρωτοπόρος στην πρώιμη μετάδοση μικροκυμάτων.
• Β' Παγκόσμιος Πόλεμος :Η ανάπτυξη ραντάρ ώθησε την ταχεία έρευνα για τα μικροκύματα.
• Μεταπολεμικά :Εισαγωγή φούρνων μικροκυμάτων, επικοινωνιών και τηλεπισκόπησης.

Ανίχνευση και μέτρηση μικροκυμάτων

Η ακτινοβολία μικροκυμάτων ανιχνεύεται και ποσοτικοποιείται χρησιμοποιώντας μια σειρά οργάνων προσαρμοσμένων στη συχνότητα, την ισχύ και την εφαρμογή.

Μέθοδοι ανίχνευσης

• Ανιχνευτές διόδων (π.χ. διόδους Schottky ή τούνελ):Χρησιμοποιείται για τη μέτρηση ασθενών σημάτων μικροκυμάτων.
• Βολόμετρα :Μετρήστε την ισχύ μέσω αλλαγών θερμοκρασίας σε ένα στοιχείο αντίστασης.
• Αναλυτές φάσματος :Εμφάνιση στοιχείων και εντάσεων συχνότητας μικροκυμάτων σε πραγματικό χρόνο.
• Αισθητήρες που βασίζονται σε κεραία :Χρησιμοποιείται σε συστήματα ραντάρ και δοκιμές ζεύξης επικοινωνίας.

Μονάδες μέτρησης

• Ισχύς :Μετράται σε watt (W), συνήθως σε milliwatt (mW) ή μικροβάτ (μW) για συστήματα ανίχνευσης.
• Δύναμη πεδίου :Μετράται σε βολτ ανά μέτρο (V/m).
• Συχνότητα :Μετριέται σε hertz (Hz), που συνήθως εκφράζεται ως GHz για μικροκύματα.
• Ειδικός ρυθμός απορρόφησης (SAR) :Εκφράζεται σε watt ανά κιλό (W/kg), που χρησιμοποιείται για την αξιολόγηση της βιολογικής έκθεσης στους ιστούς.

Συχνές ερωτήσεις και κοινές παρανοήσεις

Ε:Είναι τα μικροκύματα τύπος ραδιοκυμάτων;
Α:Ναι. Τα μικροκύματα είναι τεχνικά ένα υποσύνολο ραδιοκυμάτων, αλλά συχνά αντιμετωπίζονται ως ξεχωριστή περιοχή λόγω διαφορετικών χρήσεων και συμπεριφορών.

Ε:Οι φούρνοι μικροκυμάτων προκαλούν καρκίνο;
Α:Όχι. Τα μικροκύματα δεν ιονίζουν και δεν προκαλούν καρκίνο. Ο πρωταρχικός τους κίνδυνος είναι ο θερμικός.

Ε:Μπορείτε να σταθείτε μπροστά σε φούρνο μικροκυμάτων;
Α:Ναι, εάν είναι σωστά θωρακισμένο και δεν έχει καταστραφεί. Η διαρροή είναι ελάχιστη και εντός ασφαλών ορίων.

Ε:Γιατί τα μικροκύματα μπορούν να μαγειρέψουν φαγητό, αλλά τα ραδιοκύματα όχι;
Α:Τα μικροκύματα έχουν συχνότητα που αντηχεί με μόρια νερού, δημιουργώντας θερμότητα. Τα ραδιοκύματα χαμηλότερης συχνότητας διέρχονται χωρίς απορρόφηση.

Ε:Χρησιμοποιούν τα κινητά τηλέφωνα μικροκύματα;
Α:Ναι. Τα περισσότερα κυψελωτά δίκτυα λειτουργούν στην περιοχή συχνοτήτων μικροκυμάτων (συνήθως 0,8–2,5 GHz).

Αναφορές

• Goldsmith, J.R. (1997). «Επιδημιολογικά στοιχεία σχετικά με τις επιπτώσεις του ραντάρ (μικροκύματα)». Προοπτικές Περιβαλλοντικής Υγείας . 105 (Suppl. 6):1579–1587. doi:10.2307/3433674
• Hitchcock, R. Timothy (2004). Ακτινοβολία ραδιοσυχνοτήτων και μικροκυμάτων . American Industrial Hygiene Assn. ISBN 978-1931504553.
• Τζόουνς, Γκράχαμ Α.; Layer, David H.; Osenkowsky, Thomas G. (2013). Εγχειρίδιο Μηχανικής Εθνικής Ένωσης Ραδιοτηλεοπτικών Υπηρεσιών (10η έκδ.). Εστιακός Τύπος. ISBN 978-1136034107.
• Karmel, Paul R.; Colef, Gabriel D.; Camisa, Raymond L. (1998). Εισαγωγή στην Ηλεκτρομαγνητική Μηχανική και Μηχανική Μικροκυμάτων . John Wiley and Sons. ISBN 9780471177814.
• Lipman, Richard M.; Tripathi, Brenda J.; Tripathi, Ramesh C. (1988). «Καταρράκτης που προκαλείται από μικροκύματα και ιονίζουσα ακτινοβολία». Έρευνα Οφθαλμολογίας . 33 (3):206–207. doi:10.1016/0039-6257(88)90088-4
