Compton Scattering:Κατανόηση της Αλληλεπίδρασης Φωτός και Ύλης

Σκέδαση Compton ή το εφέ Compton είναι η ανελαστική σκέδαση των ακτίνων Χ ή των ακτίνων γάμμα από ελεύθερα ή χαλαρά συνδεδεμένα ηλεκτρόνια, με αποτέλεσμα την αύξηση του μήκους κύματος (ή μείωση της ενέργειας) των σκεδαζόμενων φωτονίων. Αυτό το φαινόμενο καταδεικνύει την σωματιδιακή συμπεριφορά της ηλεκτρομαγνητικής ακτινοβολίας και παρέχει κρίσιμα στοιχεία για την κβαντική φύση του φωτός.

Γιατί είναι σημαντική η διασπορά του Compton;

Το φαινόμενο Compton είναι σημαντικό επειδή:

• Επιβεβαιώνει ότι το φως συμπεριφέρεται και ως κύμα και ως σωματίδιο, υποστηρίζοντας την κβαντομηχανική.
• Έπαιξε βασικό ρόλο στην επικύρωση της έννοιας των φωτονίων και της αλληλεπίδρασής τους με την ύλη.
• Έχει εφαρμογές στη φυσική ακτίνων Χ και ακτίνων γάμμα, την αστρονομία και την ιατρική απεικόνιση.

Βασικά σημεία σχετικά με το Compton Scattering

• Η σκέδαση συμπτωμάτων συμβαίνει όταν ένα φωτόνιο ακτίνων Χ ή ακτίνων γάμμα συγκρούεται με ένα ηλεκτρόνιο, μεταφέροντας μέρος της ενέργειάς του στο ηλεκτρόνιο και σκέδαση με μεγαλύτερο μήκος κύματος.
• Το φαινόμενο είναι ανελαστικό, δηλαδή μεταφέρεται κάποια ενέργεια από το φωτόνιο στο ηλεκτρόνιο. Η συνολική ενέργεια και η ορμή διατηρούνται.
• Η σκέδαση κομπτών παρέχει άμεσες ενδείξεις φωτονίων που μεταφέρουν ορμή.
• Η μετατόπιση μήκους κύματος εξαρτάται από τη γωνία σκέδασης και περιγράφεται από την εξίσωση Compton.
• Το μήκος κύματος Compton του ηλεκτρονίου είναι μια θεμελιώδης σταθερά.
• Το φαινόμενο διαφέρει από το φωτοηλεκτρικό φαινόμενο, όπου τα φωτόνια μεταφέρουν πλήρως την ενέργειά τους στα ηλεκτρόνια και τη σκέδαση Rayleigh, όπου τα φωτόνια διασκορπίζονται ελαστικά χωρίς αλλαγή στο μήκος κύματος.

Ιστορία της ανακάλυψης της σκέδασης Compton

Η σκέδαση Compton ανακαλύφθηκε από τον Arthur Holly Compton το 1923 ενώ μελετούσε την αλληλεπίδραση των ακτίνων Χ με τα ηλεκτρόνια. Το πείραμά του έδειξε ότι οι διάσπαρτες ακτίνες Χ είχαν μεγαλύτερο μήκος κύματος από τις προσπίπτουσες ακτίνες Χ, αντικρούοντας τις προβλέψεις της κλασικής κυματικής θεωρίας.

Αυτή η ανακάλυψη παρείχε βασική υποστήριξη για τη θεωρία φωτονίων του Αϊνστάιν για το φως και οδήγησε στο να απονεμηθεί στον Compton το Νόμπελ Φυσικής το 1927.

Το αρχικό πείραμα του Compton

Το πείραμα του Compton περιλάμβανε:

1. Κατεύθυνση ακτίνων Χ σε στόχο γραφίτη (άνθρακα).
2. Μέτρηση του μήκους κύματος των διάσπαρτων ακτίνων Χ σε διαφορετικές γωνίες.
3. Παρατηρώντας ότι το μήκος κύματος των διάσπαρτων ακτίνων Χ ήταν μεγαλύτερο από αυτό των προσπίπτων ακτίνων Χ.
4. Λαμβάνοντας υπόψη ότι η μετατόπιση μήκους κύματος αυξήθηκε με τη γωνία σκέδασης, επιβεβαιώνοντας ότι τα φωτόνια μετέφεραν ορμή στα ηλεκτρόνια.

Αυτό δεν συνάδει με την κλασική θεωρία ηλεκτρομαγνητικών κυμάτων, η οποία δεν μπορούσε να εξηγήσει γιατί οι ακτίνες Χ άλλαζαν μήκος κύματος κατά τη σκέδαση.

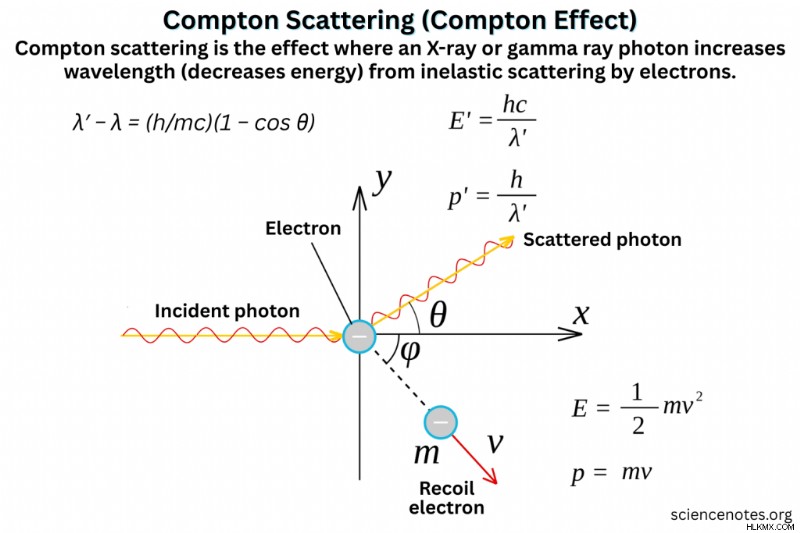

Πώς λειτουργεί το Compton Scattering

Μηχανισμός:

• Ένα φωτόνιο υψηλής ενέργειας (ακτίνων Χ ή ακτίνων γάμμα) συγκρούεται με ένα ελεύθερο ή ασθενώς συνδεδεμένο ηλεκτρόνιο.
• Το φωτόνιο μεταφέρει μέρος της ενέργειάς του στο ηλεκτρόνιο, εκτοξεύοντας το ηλεκτρόνιο.
• Το σκεδαζόμενο φωτόνιο έχει λιγότερη ενέργεια (και μεγαλύτερο μήκος κύματος) από το προσπίπτον φωτόνιο.
• Η ενέργεια και η ορμή διατηρούνται, αλλά η κινητική ενέργεια δεν διατηρείται, λόγω της ανελαστικής φύσης της σύγκρουσης.

Αντίστροφη σκέδαση Compton

Σε αντίστροφη σκέδαση Compton:

• Ένα φωτόνιο χαμηλής ενέργειας (ραδιόφωνο ή υπέρυθρο) αλληλεπιδρά με ένα φορτισμένο σωματίδιο υψηλής ενέργειας (συνήθως ένα σχετικιστικό ηλεκτρόνιο).
• Το φωτόνιο κερδίζει ενέργεια αντί να τη χάνει.
• Αυτή η διαδικασία είναι απαραίτητη στην αστροφυσική υψηλής ενέργειας, εξηγώντας τις εκπομπές ακτίνων Χ και ακτίνων γάμμα από κοσμικές πηγές.

Ο τύπος μετατόπισης μήκους κύματος Compton

Ο τύπος για τη μετατόπιση του μήκους κύματος (Δλ) είναι:

Δλ =λ′ − λ =h/mec · (1 − cos⁡θ)

όπου:

• λ′ =διάσπαρτο μήκος κύματος φωτονίου,
• λ =μήκος κύματος προσπίπτοντος φωτονίου,
• h =σταθερά Planck (6,626×10−34 J·s),
• me​ =μάζα ηλεκτρονίων (9,109×10−31 kg9,109 \times 10^{-31} \, \text{kg}9,109×10−31kg),
• c =ταχύτητα φωτός (3,00×108 m/s),
• θ =γωνία σκέδασης.

Ο όρος:

h/mec =2,43×10−12 m

είναι το μήκος κύματος Compton του ηλεκτρονίου .

Παράδειγμα προβλήματος:Χρήση του τύπου Compton

Πρόβλημα:
Ένα φωτόνιο ακτίνων Χ μήκους κύματος 0,100 nm διασκορπίζεται υπό γωνία 90°. Ποιο είναι το μήκος κύματος του σκεδαζόμενου φωτονίου;

Λύση: Χρησιμοποιώντας τον τύπο Compton:

Δλ ==h/mec · (1 − cos⁡θ) =h/mec(1 − cos⁡90∘)

Αφού cos⁡90∘=0,

Δλ =2,43×10−12 m

Νέο μήκος κύματος:

λ′ =λ + Δλ =(1,00 × 10−10 m) + (2,43 × 10−12 m)

λ′ =1,024 × 10−10 m ή 0,1024 nm

Έτσι, η διάσπαρτη ακτινογραφία έχει ελαφρώς μεγαλύτερο μήκος κύματος.

Μαθηματική παραγωγή του τύπου Compton

Η εξίσωση μετατόπισης μήκους κύματος Compton χρησιμοποιεί τη διατήρηση της ενέργειας και της ορμής. Εδώ είναι η βήμα προς βήμα προέλευση.

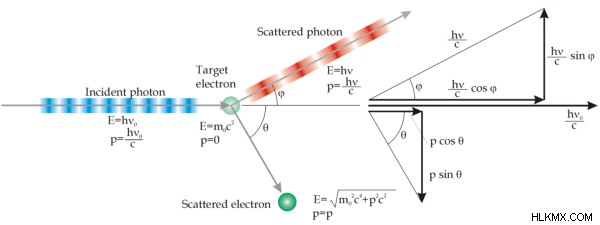

Βήμα 1:Ορίστε την αρχική και την τελική κατάσταση

Θεωρήστε ένα εισερχόμενο φωτόνιο ενέργειας E =hν που συγκρούεται με ένα ακίνητο ηλεκτρόνιο μάζας me​. Μετά τη σύγκρουση:

• Το φωτόνιο διασκορπίζεται υπό γωνία θ με νέα ενέργεια E′ =hν′.
• Το ηλεκτρόνιο υποχωρεί με ορμή pe υπό γωνία ϕ.

Βήμα 2:Εφαρμογή Εξοικονόμησης Ενέργειας

Πριν από τη σύγκρουση, η συνολική ενέργεια είναι:

E + mec2

Μετά τη σύγκρουση, η συνολική ενέργεια είναι:

E′ + √ (pe2c2+me2c4)​

Με εξοικονόμηση ενέργειας:

E + mec2 =E′ + √ (pe2c2+me2c4)​

Βήμα 3:Εφαρμογή διατήρησης ορμής

Η ορμή πρέπει να διατηρηθεί και στις δύο κατευθύνσεις x και y.

• x-direction (οριζόντια συνιστώσα):
  E/c =E′/c cos⁡θ + pecos⁡ϕ
• y-direction (κάθετο στοιχείο):
  0 =E′/c sin⁡θ − pesin⁡ϕ

Βήμα 4:Χρησιμοποιήστε τη σχέση Ενέργειας-Ορμής

Η ενέργεια του σκεδαζόμενου ηλεκτρονίου μπορεί να ξαναγραφτεί χρησιμοποιώντας:

Ee2 =pe2c2 + me2c4

που προέρχεται από τη σχετικιστική εξίσωση ενέργειας.

Βήμα 5:Επίλυση για τη μετατόπιση μήκους κύματος

Χρησιμοποιώντας αλγεβρικό χειρισμό (που περιλαμβάνει τον τετραγωνισμό των εξισώσεων διατήρησης της ενέργειας και της ορμής και την εξάλειψη του pe​) προκύπτει η εξίσωση μετατόπισης μήκους κύματος Compton:

Δλ =λ′ − λ =h/mec · (1 − cos⁡θ)

Εφαρμογές του εφέ Compton

Η σκέδαση Compton έχει σημαντικές πρακτικές χρήσεις:

1. Ιατρική Απεικόνιση &Ακτινοθεραπεία
   • Χρησιμοποιείται στην απεικόνιση σκέδασης Compton για διαγνωστικά με ακτίνες Χ και ακτίνες γάμμα.
   • Βοηθά στην κατανόηση των αλληλεπιδράσεων ακτινοβολίας στη θεραπεία του καρκίνου.
2. Αστροφυσική
   • Η αντίστροφη σκέδαση Compton εξηγεί την υψηλής ενέργειας κοσμική ακτινοβολία υποβάθρου μικροκυμάτων και την εκπομπή ακτίνων Χ από πάλσαρ και μαύρες τρύπες.
3. Ασφάλεια και βιομηχανική απεικόνιση
   • Χρησιμοποιείται στην απεικόνιση οπισθοσκέδασης ακτίνων Χ για την ανίχνευση κρυμμένων αντικειμένων.
4. Επιστήμη των Υλικών
   • Βοηθά στις μελέτες πυκνότητας ηλεκτρονίων χρησιμοποιώντας προφίλ Compton.
5. Σωματιδιακή Φυσική
   • Βασικό για την κατανόηση των αλληλεπιδράσεων φωτονίων-ύλης σε υψηλές ενέργειες.

Παράγοντες που επηρεάζουν την πιθανότητα διασποράς του Compton

Διάφοροι παράγοντες επηρεάζουν την πιθανότητα να συμβεί σκέδαση Compton όταν τα φωτόνια αλληλεπιδρούν με την ύλη:

1. Ενέργεια φωτονίων:
   • Η πιθανότητα σκέδασης Compton είναι υψηλότερη για φωτόνια μέτριας ενέργειας (ακτίνες Χ και ακτίνες γάμμα στην περιοχή από 0,1 έως 10 MeV).
   • Σε χαμηλότερες ενέργειες (<0,1 MeV), κυριαρχεί το φωτοηλεκτρικό φαινόμενο.
   • Σε υψηλότερες ενέργειες (>10 MeV), η παραγωγή ζεύγους (μετατροπή φωτονίου σε ζεύγος ηλεκτρονίων-ποζιτρονίων) γίνεται πιο σημαντική.
2. Ενέργεια δέσμευσης ηλεκτρονίων:
   • Η σκέδαση κομπτών είναι πιο πιθανή όταν το ηλεκτρόνιο που αλληλεπιδρά είναι ελεύθερο ή χαλαρά δεσμευμένο.
   • Στα στενά συνδεδεμένα ηλεκτρόνια του εσωτερικού κελύφους, η φωτοηλεκτρική απορρόφηση είναι πιο πιθανή.
3. Πυκνότητα ηλεκτρονίων του υλικού:
   • Τα υλικά με υψηλότερη πυκνότητα ηλεκτρονίων (π.χ. νερό, μαλακοί ιστοί, ελαφρά στοιχεία) παρουσιάζουν συχνότερες αλληλεπιδράσεις Compton.
   • Τα υλικά High-Z (υψηλού ατομικού αριθμού) ευνοούν το φωτοηλεκτρικό φαινόμενο έναντι της σκέδασης Compton.
4. Γωνία σκέδασης (θ):
   • Η ποσότητα ενέργειας που μεταφέρεται στο ηλεκτρόνιο εξαρτάται από τη γωνία σκέδασης.
   • Η διασπορά προς τα εμπρός (μικρό θ) έχει ως αποτέλεσμα μικρότερη απώλεια ενέργειας.
   • Η οπισθοσκέδαση (θ≈180∘) έχει ως αποτέλεσμα τη μέγιστη μεταφορά ενέργειας.
5. Πάχος υλικού:
   • Σε ένα παχύτερο υλικό, τα φωτόνια υφίστανται πολλαπλές αλληλεπιδράσεις, αυξάνοντας την πιθανότητα να συμβεί σκέδαση Compton.
6. Πόλωση φωτονίου:
   • Η πιθανότητα σκέδασης εξαρτάται από την κατάσταση πόλωσης του προσπίπτοντος φωτονίου.
   • Αυτό το φαινόμενο είναι σημαντικό σε πειράματα αστροφυσικής και σωματιδιακής φυσικής.

Σημειώστε ότι η πιθανότητα σκέδασης Compton δεν εξαρτάται από τον ατομικό αριθμό, σε αντίθεση με την παραγωγή ζεύγους και το φωτοηλεκτρικό φαινόμενο.

Σύγκριση με σχετικά φαινόμενα

Η σκέδαση Compton είναι μόνο ένας από τους πολλούς τρόπους με τους οποίους τα φωτόνια αλληλεπιδρούν με την ύλη. Παρακάτω είναι μια σύγκριση της σκέδασης Compton, του φωτοηλεκτρικού φαινομένου, της σκέδασης Rayleigh, της σκέδασης Thomson και της παραγωγής ζευγών:

Δυνατότητα Σκέδαση Compton Φωτοηλεκτρικό φαινόμενο Rayleigh Scattering Thomson Scattering Παραγωγή σε ζευγάρια Ορισμός Το φωτόνιο συγκρούεται με ένα ηλεκτρόνιο, μεταφέροντας ενέργεια και μεταβάλλοντας το μήκος κύματος. Το φωτόνιο απορροφάται από ένα άτομο, εκτινάσσοντας ένα ηλεκτρόνιο. Το φωτόνιο διασκορπίζεται ελαστικά χωρίς αλλαγή στην ενέργεια. Φωτόνιο χαμηλής ενέργειας διασκορπίζεται ελαστικά από ένα ελεύθερο ηλεκτρόνιο. Φωτόνιο υψηλής ενέργειας μετατρέπεται σε ζεύγος ηλεκτρονίου-ποζιτρονίου.E.E. PartalCompleteNo transferNo transferCompleteΑλλαγή μήκους κύματος φωτονίου; Ναι, εξαφανίζεται το αυξάνει το NoNoNoPhotonΕύρος ενέργειας φωτονίου Ακτίνες Χ, ακτίνες γάμμα (0,1 – 10 MeV)UV, Ακτίνες Χ (<1 MeV)Ορατές, ακτίνες UVX, ακτίνες γάμμα χαμηλής ενέργειας> 1,022 MeVΚυρίαρχη σε Μέτριας ενέργειας αλληλεπιδράσεις ακτίνων Χ/ακτίνων γάμμα Αλληλεπιδράσεις ακτίνων Χ και UV χαμηλής ενέργειας Σκέδαση φωτός χαμηλής ενέργειας Σκέδαση ακτίνων Χ και μικροκυμάτων Υψηλής ενέργειας ακτίνες γάμμαΚύρια εφαρμογή Ιατρική απεικόνιση, αστροφυσική, θωράκιση ακτίνων γ Ηλιακά πάνελ, φωτοηλεκτρικοί αισθητήρες, απεικόνιση ακτίνων Χ Ατμοσφαιρική οπτική, σκέδαση στα αστέρια Κλασική ηλεκτροδυναμική, φυσική ακτίνων Χ Φυσική υψηλής ενέργειας, αλληλεπιδράσεις κοσμικών ακτίνων

Πρόσθετες σημειώσεις:

• Η σκέδαση Rayleigh είναι υπεύθυνη για το γαλάζιο του ουρανού, καθώς τα μικρότερα μήκη κύματος διασκορπίζονται πιο αποτελεσματικά από τα μεγαλύτερα μήκη κύματος.
• Η σκέδαση Thomson είναι το κλασικό (μη κβαντικό) ισοδύναμο της σκέδασης Compton, που ισχύει όταν η ενέργεια των φωτονίων είναι πολύ χαμηλότερη από την ενέργεια ηρεμίας ηλεκτρονίων.
• Η παραγωγή ζεύγους συμβαίνει όταν ένα φωτόνιο υψηλής ενέργειας εξαφανίζεται και παράγει ένα ζεύγος ηλεκτρονίων-ποζιτρονίων, που απαιτεί ενέργεια πάνω από 1,022 MeV.

Συνήθεις ερωτήσεις σχετικά με το Compton Scattering

Ακολουθούν ορισμένες συνήθεις ερωτήσεις και απαντήσεις σχετικά με το φαινόμενο Compton:

1. Γιατί η σκέδαση Compton αποδεικνύει ότι το φως συμπεριφέρεται ως σωματίδιο;

Το πείραμα του Compton έδειξε ότι οι ακτίνες Χ συμπεριφέρονται σαν σωματίδια (φωτόνια) που φέρουν ορμή. Η σύγκρουση φωτονίου-ηλεκτρονίου είχε ως αποτέλεσμα μια μετατόπιση μήκους κύματος, η οποία δεν μπορεί να εξηγηθεί από την κλασική κυματική θεωρία, μόνο από την κβαντομηχανική.

2. Ποια είναι η διαφορά μεταξύ της σκέδασης Compton και του φωτοηλεκτρικού φαινομένου;

• Διασκορπισμός Compton :Το φωτόνιο μεταφέρει μέρος της ενέργειάς του σε ένα ηλεκτρόνιο και διασκορπίζεται με μειωμένη ενέργεια.
• Φωτοηλεκτρικό εφέ :Το φωτόνιο απορροφάται πλήρως, εκτοξεύοντας ένα ηλεκτρόνιο από το υλικό.

3. Γιατί το φαινόμενο Compton εμφανίζεται μόνο με ακτίνες Χ και ακτίνες γάμμα;

Μόνο τα φωτόνια υψηλής ενέργειας (ακτίνες Χ, ακτίνες γάμμα) έχουν αρκετή ενέργεια για να μεταφέρουν σημαντικά την ορμή στα ηλεκτρόνια. Τα φωτόνια χαμηλότερης ενέργειας (ορατό φως, υπέρυθρο) αλληλεπιδρούν κυρίως μέσω της σκέδασης ή της απορρόφησης Rayleigh.

4. Συμβαίνει η σκέδαση Compton σε όλα τα υλικά;

Ναι, αλλά η πιθανότητα ποικίλλει ανάλογα με την πυκνότητα ηλεκτρονίων, τον ατομικό αριθμό και την ενέργεια των φωτονίων. Είναι πιο σημαντικό σε υλικά χαμηλού Z (όπως βιολογικοί ιστοί) όπου η φωτοηλεκτρική απορρόφηση είναι λιγότερο κυρίαρχη.

5. Μπορεί η σκέδαση Compton να συμβεί με δεσμευμένα ηλεκτρόνια;

Ναι, αλλά το αποτέλεσμα είναι ισχυρότερο όταν αλληλεπιδρά με ελεύθερα ή ασθενώς συνδεδεμένα ηλεκτρόνια (όπως ηλεκτρόνια σθένους ή εξωτερικού κελύφους). Εάν το ηλεκτρόνιο είναι ισχυρά δεσμευμένο, η φωτοηλεκτρική απορρόφηση είναι πιο πιθανή.

6. Τι είναι η αντίστροφη σκέδαση Compton και πού παρατηρείται;

Στην αντίστροφη σκέδαση Compton, ένα φωτόνιο χαμηλής ενέργειας (ραδιόφωνο, υπέρυθρο) αποκτά ενέργεια μετά από σύγκρουση με ένα ηλεκτρόνιο υψηλής ενέργειας. Αυτό συμβαίνει σε:

• Αστροφυσικά περιβάλλοντα , όπως κοντά σε μαύρες τρύπες και πάλσαρ.
• Αλληλεπιδράσεις κοσμικού υποβάθρου μικροκυμάτων (CMB) , όπου τα φωτόνια CMB αποκτούν ενέργεια από σχετικιστικά ηλεκτρόνια.
• Επιταχυντές σωματιδίων και πειράματα φυσικής υψηλής ενέργειας.

7. Πώς βοηθά η σκέδαση Compton στην ιατρική απεικόνιση;

Η σκέδαση Compton χρησιμοποιείται σε κάμερες Compton, απεικόνιση ακτίνων Χ και ανίχνευση ακτίνων γάμμα για την ανάλυση μαλακών ιστών στην ακτινολογία και την ογκολογία.

8. Γιατί είναι σημαντική η σκέδαση Compton στη θωράκιση ακτίνων γάμμα;

Δεδομένου ότι οι ακτίνες γάμμα αλληλεπιδρούν κυρίως μέσω της σκέδασης Compton, τα υλικά θωράκισης απαιτούν υψηλή πυκνότητα ηλεκτρονίων (π.χ. μόλυβδος και σκυρόδεμα) για να μεγιστοποιήσουν τη σκέδαση και την απώλεια ενέργειας πριν φτάσουν σε ευαίσθητες περιοχές.

Αναφορές

• Christillin, Ρ. (1986). «Πυρηνική σκέδαση Compton». J. Phys. Ζ:Nucl. Phys . 12 (9):837–851. doi:10.1088/0305-4616/12/9/008
• Compton, Arthur H. (Μάιος 1923). «Μια κβαντική θεωρία της σκέδασης των ακτίνων Χ από φωτεινά στοιχεία». Φυσική ανασκόπηση . 21 (5):483–502. doi:10.1103/PhysRev.21.483
• Griffiths, David (1987). Εισαγωγή στα στοιχειώδη σωματίδια . Wiley. ISBN 0-471-60386-4.
• Taylor, J.R.; Ζαφειράτος, C.D.; Dubson, M.A. (2004). Σύγχρονη Φυσική για Επιστήμονες και Μηχανικούς (2η έκδ.). Prentice Hall. ISBN 0-13-805715-X.
