Αν σπουδάζετε ηλεκτρονικά, οι λογικές πύλες είναι ένα κρίσιμο θέμα. Αυτά είναι σημαντικά ψηφιακά gadget που βασίζονται κυρίως στη λειτουργία Boolean. Οι λογικές πύλες εκτελούν λογικές πράξεις σε μία ή περισσότερες δυαδικές εισόδους και εξάγουν μία μόνο δυαδική έξοδο. Οι λογικές πύλες είναι τα ηλεκτρονικά κυκλώματα που συνθέτουν ένα ψηφιακό σύστημα.

Βασικές λογικές πύλες

Η λογική πύλη είναι ένα βασικό στοιχείο δόμησης ψηφιακού κυκλώματος με δύο εισόδους και μία έξοδο. Η σχέση μεταξύ εισόδου και εξόδου ακολουθεί ένα σύνολο κανόνων. Αυτές οι πύλες υλοποιούνται χρησιμοποιώντας ηλεκτρονικούς διακόπτες όπως τρανζίστορ και διόδους. Οι βασικές λογικές πύλες, από την άλλη πλευρά, κατασκευάζονται χρησιμοποιώντας τεχνολογία CMOS, FETS και MOSFET (Metal Oxide Semiconductor FETs). Οι μικροεπεξεργαστές, οι μικροελεγκτές, οι εφαρμογές ενσωματωμένων συστημάτων και τα ηλεκτρονικά και ηλεκτρικά κυκλώματα έργων χρησιμοποιούν λογικές πύλες. AND, OR, XOR, NAND, NOR, XNOR και NOT είναι οι επτά πιο βασικές λογικές πύλες.

Ταξινόμηση βασικών πυλών

AND gate, OR gate, XOR gate, NAND gate, NOR gate, XNOR gate, and NOT gate είναι οι επτά τύποι βασικών λογικών πυλών. Η συνάρτηση λογικής πύλης απεικονίζεται χρησιμοποιώντας τον πίνακα αλήθειας. Εκτός από την πύλη NOT, η οποία έχει μόνο μία είσοδο, όλες οι λογικές πύλες έχουν δύο εισόδους.

Οι δυαδικοί ακέραιοι 0 και 1 χρησιμοποιούνται για τη δημιουργία πίνακα αληθείας. Ο αριθμός των εισροών καθορίζει κάθε πιθανό συνδυασμό.

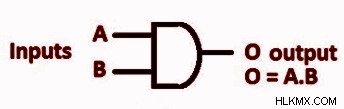

ΚΑΙ πύλη:

Η πύλη AND είναι μια ψηφιακή λογική πύλη με εισόδους "n" και μια ενιαία έξοδο που πραγματοποιεί λογική σύνδεση με βάση τους συνδυασμούς εισόδου. Η έξοδος αυτής της πύλης είναι αληθής μόνο όταν όλες οι είσοδοι είναι αληθείς. Όταν μία ή περισσότερες από τις εισόδους της πύλης AND είναι ψευδείς, η έξοδος της πύλης AND είναι επίσης ψευδής.

INPUT		OUTPUT
A	B
0	0	0
0	1	0
1	0	0
1	1	1

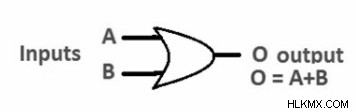

Η πύλη:

Η πύλη OR είναι μια ψηφιακή λογική πύλη με εισόδους "n" και μια ενιαία έξοδο που πραγματοποιεί λογική σύνδεση με βάση τους συνδυασμούς των εισροών. Η έξοδος της πύλης OR είναι αληθής μόνο εάν μία ή περισσότερες από τις εισόδους της είναι αληθείς. Εάν όλες οι είσοδοι της πύλης είναι ψευδείς, η έξοδος της πύλης OR είναι επίσης ψευδής.

INPUT		OUTPUT
A	B	O
0	0	0
0	1	1
1	0	1
1	1	1

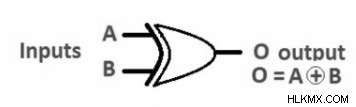

Πύλη XOR:

Η πύλη Exclusive-OR είναι μια ψηφιακή λογική πύλη δύο εισόδων και μίας εξόδου. Ex-OR είναι η συντομογραφία αυτής της πύλης. Λειτουργεί με βάση τη δραστηριότητα της πύλης OR. Εάν κάποια από τις εισόδους της πύλης EX-OR είναι υψηλή, η έξοδος της πύλης EX-OR θα είναι επίσης υψηλή.

INPUT		OUTPUT
A	B	O
0	0	0
0	1	1
1	0	1
1	1	0

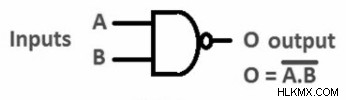

Πύλη NAND:

Η πύλη NAND είναι μια ψηφιακή λογική πύλη με εισόδους 'n' και μία έξοδο που εκτελεί την πύλη AND λειτουργία ακολουθούμενη από τη λειτουργία NOT gate. Οι πύλες AND και NOT συνδυάζονται για να δημιουργήσουν την πύλη NAND. Η έξοδος της πύλης NAND θα είναι χαμηλή εάν η είσοδος της πύλης είναι υψηλή.

INPUT		OUTPUT
A	B	O
0	0	1
0	1	1
1	0	1
1	1	0

NOR gate:

Η πύλη NOR είναι μια ψηφιακή λογική πύλη με n εισόδους και μία έξοδο που εκτελεί τις πράξεις OR και NOT σε ακολουθία. Οι πύλες OR και NOT συνδυάζονται για να δημιουργήσουν την πύλη NOR. Όταν οποιαδήποτε από τις εισόδους της πύλης NOR είναι αληθής, η έξοδος της πύλης NOR θα είναι ψευδής.

INPUT		OUTPUT
A	B	O
0	0	1
0	1	0
1	0	0
1	1	0

Πύλη XNOR:

Η πύλη Exclusive-NOR είναι μια ψηφιακή λογική πύλη δύο εισόδων και μίας εξόδου. Ex-NOR είναι η συντομογραφία αυτής της πύλης. Λειτουργεί με βάση τη λειτουργικότητα της πύλης NOR. Όταν και οι δύο είσοδοι αυτής της πύλης είναι υψηλές, η έξοδος της πύλης EX-NOR είναι επίσης υψηλή. Η έξοδος θα είναι χαμηλή εάν κάποια από τις εισόδους είναι υψηλή (αλλά όχι και οι δύο).

INPUT		OUTPUT
A	B	O
0	0	1
0	1	0
1	0	0
1	1	1

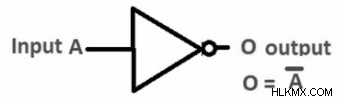

NOT gate:

Η πύλη NOT είναι μια ψηφιακή λογική πύλη μίας εισόδου και μίας εξόδου που εκτελεί μια λειτουργία μετατροπέα σε η είσοδος. Η έξοδος της πύλης NOT είναι το αντίστροφο της εισόδου της. Η έξοδος της πύλης NOT θα είναι ψευδής εάν η είσοδος είναι αληθής και αντίστροφα.

INPUT	OUTPUT
A	O
0	1
1	0

Συμπέρασμα:

To execute fundamental logical functions, basic logic gates are used. These are the fundamental components of digital integrated circuits (integrated circuits). The majority of logic gates have two binary inputs and produce a single output, such as 1 or 0. Few logic gates are employed in some electronic circuits, whereas microprocessors contain millions of logic gates in others.

Diodes, transistors, relays, molecules, and optics are examples of mechanical devices that can be used to build logic gates. As a result, basic logic gates are used in the same way as electronic circuits are.
