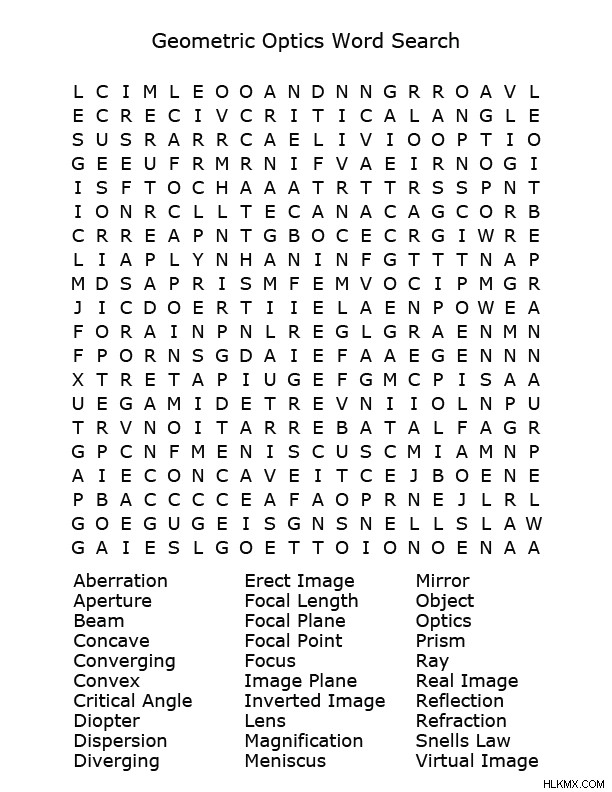

Αναζήτηση λέξεων γεωμετρικής οπτικής

Η γεωμετρική οπτική είναι η μελέτη των μονοπατιών των ακτίνων φωτός. Αυτή η αναζήτηση λέξεων γεωμετρικής οπτικής περιέχει γλωσσάρι όρους που σχετίζονται με γεωμετρική οπτική.

Βρείτε τις λέξεις από τη λίστα προς τα εμπρός και προς τα πίσω σε κάθετες, οριζόντιες και διαγώνιες κατευθύνσεις.

Το παζλ είναι βελτιστοποιημένο για να χωράει σε ένα τυπικό φύλλο χαρτιού 8,5″x11″.

Σύνδεσμοι λήψης:[Εικόνα αναζήτησης λέξεων] [Wordsearch PDF]

Εάν χρειάζεστε λίγη βοήθεια για να βρείτε έναν ή όλους τους όρους του γλωσσαρίου, είναι διαθέσιμη μια λυμένη έκδοση του παζλ.

Σύνδεσμοι λήψης:[Εικόνα λύσης] [Λύση PDF]

Όροι Γλωσσάριου Γεωμετρικής Οπτικής

Ακολουθούν σύντομοι ορισμοί των όρων που χρησιμοποιούνται στην αναζήτηση λέξεων Geometric Optics.

Παρέκκλιση: Οποιαδήποτε απόκλιση από την ιδανική διαδρομή μιας ακτίνας φωτός μέσω ενός οπτικού συστήματος που προκαλεί μια μη εστιασμένη εικόνα.

Διάφραγμα: Ένα άνοιγμα που επιτρέπει σε μια δέσμη φωτός να εισέλθει σε ένα οπτικό σύστημα.

Δοκός: Μια συλλογή από ακτίνες φωτός σε έναν άξονα φωτός.

Κοίλη: Μια επιφάνεια ή φακός που είναι παχύτερος στις άκρες από τη μέση. Οι κοίλοι φακοί προκαλούν τις ακτίνες φωτός να αποκλίνουν από τον κεντρικό άξονα και να παράγουν εικονικές εικόνες. Οι κοίλοι καθρέφτες προκαλούν τη σύγκλιση παράλληλων ακτίνων προς τον κεντρικό άξονα του καθρέφτη και παράγουν τόσο πραγματικές όσο και εικονικές εικόνες.

Σύγκλιση: Οι συγκλίνουσες ακτίνες αναφέρονται στην κάμψη των ακτίνων φωτός η μία προς την άλλη.

Κυρτό: Επιφάνεια ή φακός που είναι πιο λεπτή στις άκρες από τη μέση. Οι κοίλοι φακοί προκαλούν τις ακτίνες φωτός να συγκλίνουν προς τον κεντρικό άξονα και να παράγουν τόσο πραγματικές όσο και εικονικές εικόνες. Τα κοίλα κάτοπτρα προκαλούν τη σύγκλιση παράλληλων ακτίνων μακριά από τον κεντρικό άξονα του καθρέφτη και την παραγωγή εικονικών εικόνων.

Κρίσιμη γωνία: Η γωνία πρόσπτωσης στο νόμο του Snell που παράγει μια γωνία διάθλασης 90º στο δεύτερο μέσο.

Διόπτρα: ένα μέτρο της διαθλαστικής ισχύος ενός φακού ή καθρέφτη ίσο με το αντίστροφο της εστιακής απόστασης.

Διασπορά: Η διαδικασία όπου μια δέσμη φωτός που αποτελείται από διαφορετικά μήκη κύματος χωρίζεται κατά διαφορετικές ποσότητες σε ένα πρίσμα ή ένα πλέγμα περίθλασης.

Αποκλίνουσες: Οι αποκλίνουσες ακτίνες αναφέρονται στην κάμψη των ακτίνων φωτός μακριά η μία από την άλλη.

Όρθια εικόνα: Μια εικόνα από ένα οπτικό σύστημα με τον ίδιο χωρικό προσανατολισμό με το αντικείμενο.

Εστιακό μήκος: Η απόσταση από το κέντρο ενός φακού ή καθρέφτη μέχρι το σημείο εστίασης.

Εστιακό επίπεδο: Επίπεδο κάθετο στον άξονα ενός φακού ή καθρέφτη και διέρχεται από το εστιακό σημείο.

Εστιακό Σημείο: Το σημείο όπου οι προσπίπτουσες παράλληλες ακτίνες φωτός συγκλίνουν αφού περάσουν μέσα από έναν φακό ή αντανακλώνται από έναν καθρέφτη.

Εστίαση: Ένας άλλος όρος για το Focal Point.

Επίπεδο εικόνας: Ένα επίπεδο κάθετο στον άξονα ενός φακού ή καθρέφτη που διέρχεται από το σημείο της εικόνας.

Ανστραμμένη εικόνα: Μια εικόνα όπου η εικόνα αντιστρέφεται χωρικά από το αντικείμενο.

Φακός: Μια οπτική συσκευή που συγκλίνει ή αποκλίνει το φως που τη διέρχεται.

Μεγέθυνση: Μια αύξηση ή μείωση του μεγέθους μιας εστιασμένης εικόνας που παράγεται από ένα οπτικό σύστημα.

Μενίσκος: Ένας φακός με μια κοίλη πλευρά και μια κυρτή πλευρά.

Καθρέφτης: Μια οπτική συσκευή που συγκλίνει ή αποκλίνει το φως που ανακλάται από την επιφάνειά της.

Αντικείμενο: Εικόνα που προβάλλεται ή απεικονίζεται από ένα οπτικό σύστημα.

Πρίσμα: Μια οπτική συσκευή που διαθλά το φως με ευθείες άκρες όχι παράλληλες μεταξύ τους.

Ακτίνα:

Πραγματική εικόνα: Μια εικόνα σχηματίστηκε εκεί όπου οι ακτίνες φωτός πραγματικά διασταυρώνονται. Οι πραγματικές εικόνες μπορούν να προβληθούν σε μια οθόνη.

Αντανάκλαση: Η αλλαγή κατεύθυνσης μιας ακτίνας φωτός από μια επιφάνεια.

Διάθλαση: Η αλλαγή κατεύθυνσης μιας ακτίνας φωτός από τη διεπαφή ενός μέσου και ενός άλλου.

Νόμος του Snell:Ένας νόμος που σχετίζεται με τη γωνία διάθλασης μιας ακτίνας φωτός καθώς περνά από το ένα μέσο στο άλλο και τον δείκτη διάθλασης του μέσου. Αυτή η σχέση δίνεται από τον τύπο:

n₁ sinθ₁ =n₂ sinθ₂

όπου
n₁ είναι ο δείκτης διάθλασης του πρώτου μέσου
θ₁ είναι η γωνία πρόσπτωσης της ακτίνας φωτός που μετριέται από την κατακόρυφο της επιφάνειας.
n₂ είναι ο δείκτης διάθλασης του δεύτερου μέσου
θ₂ είναι η γωνία διάθλασης της ακτίνας φωτός που μετράται από την κατακόρυφο της επιφάνειας.

Εικονική εικόνα: Μια εικόνα όπου οι ακτίνες φωτός φαίνεται να διασταυρώνονται αλλά δεν μπορούν να προβληθούν στην οθόνη.
