Ροπή (Φυσική):Ορισμός, Τύπος και Εφαρμογές

Ροπή είναι μια θεμελιώδης έννοια στη φυσική και τη μηχανική που περιγράφει πώς μια δύναμη προκαλεί την περιστροφή ενός αντικειμένου. Όπως η δύναμη προκαλεί γραμμική επιτάχυνση, η ροπή προκαλεί γωνιακή επιτάχυνση. Η ροπή διαδραματίζει ζωτικό ρόλο σε απλές μηχανές, κινητήρες, ρομποτική, εμβιομηχανική και κάθε σύστημα που περιλαμβάνει περιστροφική κίνηση.

Βασικά συμπεράσματα:Ροπή

Ροπή είναι το περιστροφικό ισοδύναμο της δύναμης.
Μετρά την τάση μιας δύναμης να περιστρέφει ένα αντικείμενο γύρω από έναν άξονα ή ένα σημείο περιστροφής.
Το σύμβολο για τη ροπή είναι τ (ελληνικό γράμμα ταυ).
Η μονάδα ροπής SI είναι το νεύτονόμετρο (N·m) .
Η ροπή εξαρτάται από το μέγεθος της δύναμης , την απόσταση από τον άξονα περιστροφής και τη γωνία στην οποία εφαρμόζεται η δύναμη.
Η ροπή μερικές φορές ονομάζεται στιγμή , ειδικά σε μηχανολογικά πλαίσια.
Υπάρχουν στατικά (δεν προκαλεί γωνιακή επιτάχυνση) και δυναμική (προκαλώντας γωνιακή επιτάχυνση) ροπές.
Πολλαπλασιαστές ροπής ενισχύστε τη ροπή χρησιμοποιώντας μοχλούς, γρανάζια ή υδραυλικά συστήματα.
Σε κινητήρες , η ροπή σχετίζεται με την περιστροφική ισχύ εξόδου και επηρεάζει την επιτάχυνση.
Στη ρομποτική , η ροπή καθορίζει πόσο φορτίο μπορεί να περιστραφεί ή να σηκώσει ένας κινητήρας.

Τι είναι η ροπή;

Ροπή είναι ένα μέτρο της δύναμης που προκαλεί ένα αντικείμενο να περιστρέφεται γύρω από έναν άξονα. Είναι ένα διανυσματικό μέγεθος και με μέγεθος και κατεύθυνση. Η ροπή δεν έχει να κάνει μόνο με το πόσο δυνατά πιέζετε ή τραβάτε, αλλά πού και πώς εφαρμόζετε τη δύναμη.

Ορισμός :

Η ροπή είναι η περιστροφική επίδραση μιας δύναμης που εφαρμόζεται σε απόσταση από έναν άξονα περιστροφής.

Σύμβολο :

Το τυπικό σύμβολο για τη ροπή είναι τ (tau).

Μονάδα SI :

Η μονάδα ροπής SI είναι το νεύτονόμετρο (N·m) .
1 N·m =1 kg·m²/s²

Ροπή εναντίον στιγμής:Είναι το ίδιο;

Σε πολλά πλαίσια, ροπή και στιγμή σημαίνουν το ίδιο πράγμα, που είναι το στροφικό αποτέλεσμα μιας δύναμης. Ωστόσο, υπάρχουν διακρίσεις:

Στη φυσική , η "ροπή" συνήθως αναφέρεται σε δύναμη περιστροφής προκαλώντας γωνιακή επιτάχυνση.
Στη μηχανική και μηχανική , ο όρος στιγμή χρησιμοποιείται συχνά, ειδικά για στατικά συστήματα .
Η "Ροπή δύναμης" είναι ένας ευρύτερος όρος και μπορεί να αναφέρεται σε διαφορετικούς τύπους (π.χ. ροπή κάμψης, ροπή αδράνειας).

Ετυμολογία και Ιστορία :

Η λέξη ροπή προέρχεται από το λατινικό torquere , που σημαίνει «στρίβω».
Ο όρος στιγμή προέρχεται από την ορμή , αντικατοπτρίζοντας την ιστορική του σχέση με τη μόχλευση και την περιστροφική επιρροή.

Ροπή και σχετικές φυσικές ποσότητες

Υπάρχουν πολλά φυσικά μεγέθη που αλληλεπιδρούν με τη ροπή:

Ποσότητα Σχέση Δύναμη (F )Η ροπή προκαλείται από τη δύναμη που ασκείται σε απόσταση Μοχλός βραχίονας (r )Απόσταση από τον άξονα έως το σημείο δύναμης εφαρμογήςΓωνία (θ )Η γωνία μεταξύ διανύσματος δύναμης και βραχίονα μοχλού Γωνιακή επιτάχυνση (α )Η ροπή προκαλεί γωνιακή επιτάχυνση μέσω του δεύτερου νόμου του Νεύτωνα για την περιστροφήΡοπή αδράνειας (I )Ροπή =I × α για περιστρεφόμενα συστήματα

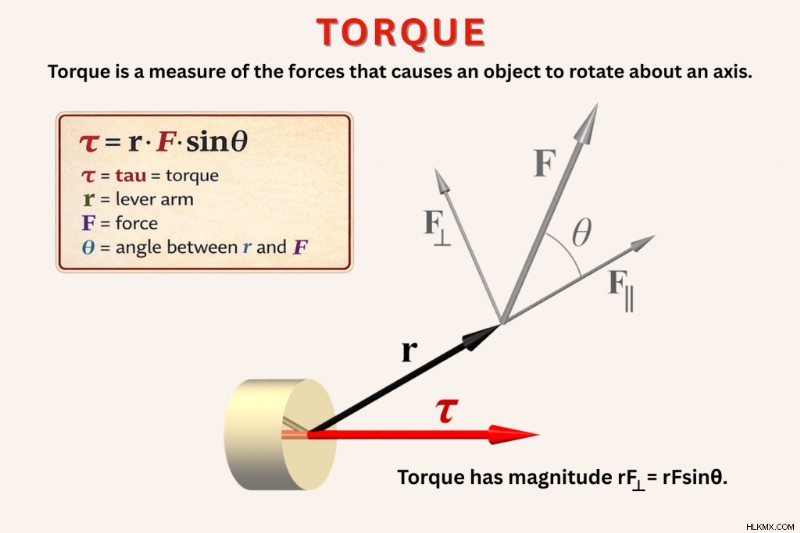

Τύπος ροπής και εξήγηση

Η γενική εξίσωση για τη ροπή είναι:

τ=r⋅F⋅sin⁡(θ)\tau =r \cdot F \cdot \sin(\theta)

Πού:

τ είναι η ροπή
r είναι ο μοχλοβραχίονας (απόσταση από τον άξονα περιστροφής μέχρι το σημείο εφαρμογής της δύναμης)
F είναι η εφαρμοζόμενη δύναμη
θ είναι η γωνία μεταξύ του διανύσματος δύναμης και του μοχλοβραχίονα

Ειδικές περιπτώσεις

Όταν η δύναμη είναι κάθετη στον μοχλοβραχίονα, sin⁡(90°)=1\sin(90°) =1, άρα:
τ=r⋅F\tau =r \cdot F
Εάν η δύναμη ασκηθεί διαμέσου του άξονα , δεν υπάρχει δεν υπάρχει ροπή :
θ=0°⇒τ=0\θήτα =0° \Δεξί βέλος \tau =0

Παράδειγμα προβλήματος Φυσικής

Πρόβλημα :Ένα άτομο χρησιμοποιεί ένα κλειδί για να χαλαρώσει ένα μπουλόνι εφαρμόζοντας δύναμη 50 N στο άκρο μιας λαβής 0,3 m. Η δύναμη εφαρμόζεται κάθετα στη λαβή. Ποια είναι η ροπή;

Λύση :
τ=r⋅F⋅sin⁡(θ)\tau =r \cdot F \cdot \sin(\theta)τ=0,3 m×50 N×sin⁡(90∘)\tau =0,3\ \text{m} \times 50\ \text{N} \times \\ci(9)

τ =15 N·m

Απάντηση :Ροπή 15 newtonm.

Στατική έναντι δυναμικής ροπής

Η ροπή είναι είτε στατική είτε δυναμική , ανάλογα με το αν το αντικείμενο περιστρέφεται ή κρατιέται στη θέση του. Η κατανόηση της διαφοράς είναι σημαντική σε πειράματα μηχανικής, κατασκευών, ρομποτικής και φυσικής, όπου ο στόχος είναι είτε η διατήρηση της θέσης είτε η δημιουργία κίνησης.

Πληκτρολογήστε Περιγραφή Παράδειγμα Στατική Διατηρεί περιστροφική ισορροπία (χωρίς κίνηση). Η εφαρμοζόμενη ροπή εξισορροπείται από μια ίση και αντίθετη ροπή, επομένως δεν συμβαίνει περιστροφή. Κρατώντας σταθερό ένα κλειδί σε ένα μπουλόνι ή στηρίζοντας ένα ράφι με ένα βραχίονα.Δυναμική Αποτελέσματα σε γωνιακή επιτάχυνση. Η ροπή είναι μη ισορροπημένη, με αποτέλεσμα το αντικείμενο να περιστρέφεται και να αποκτά ή να χάνει γωνιακή ταχύτητα. Περιστρέφοντας έναν τροχό, σφίγγοντας ένα μπουλόνι με ένα ηλεκτρικό τρυπάνι ή επιταχύνοντας ένα αυτοκίνητο.

Στατική ροπή αναφέρεται στη ροπή που δεν οδηγεί σε γωνιακή κίνηση . Συμβαίνει όταν ασκούνται δυνάμεις με τέτοιο τρόπο ώστε το αντικείμενο να παραμένει σε ισορροπία. Παρόλο που το αντικείμενο δεν περιστρέφεται, η ροπή εξακολουθεί να υπάρχει. Για παράδειγμα, το να κρατάτε μια πόρτα ανοιχτή χωρίς να την μετακινείτε απαιτεί στατική ροπή για να αντισταθεί στο βάρος της πόρτας και τις δυνάμεις μεντεσέδων.

Δυναμική ροπή , αντίθετα, προκαλεί ένα αντικείμενο να περιστρέφεται ή να επιταχύνει γωνιακά . Αυτή είναι η ροπή που βλέπετε όταν ένας κινητήρας τροφοδοτεί έναν στροφαλοφόρο άξονα, μια αθλήτρια περιστρέφεται ή μια λεπίδα ανεμόμυλου στρίβει στον άνεμο. Σχετίζεται με μεταφορά ενέργειας, κίνηση και αλλαγή στην ταχύτητα περιστροφής.

Τι είναι ο πολλαπλασιαστής ροπής;

Ένας πολλαπλασιαστής ροπής είναι μια μηχανική συσκευή ή διάταξη που αυξάνει την έξοδο ροπής από μια δεδομένη είσοδο. Είναι χρήσιμο όταν απαιτείται υψηλή ροπή αλλά η δύναμη εισόδου είναι περιορισμένη.

Μέθοδοι πολλαπλασιασμού της ροπής

Μοχλοί :Η αύξηση του βραχίονα του μοχλού αυξάνει τη ροπή (π.χ. χρησιμοποιώντας ένα μακρύτερο κλειδί).
Συστήματα ταχυτήτων :Ένα σύστημα μείωσης ταχύτητας αυξάνει τη ροπή εξόδου ενώ μειώνει την ταχύτητα.
Υδραυλικοί πολλαπλασιαστές :Χρησιμοποιήστε υγρό υπό πίεση για την παροχή ενισχυμένης περιστροφικής δύναμης.
Σετ πλανητικών εργαλείων :Συνηθισμένο σε εργαλεία και οχήματα για τη ρύθμιση της ροπής και της ταχύτητας.

Ροπή σε κινητήρες

Ροπή κινητήρα αναφέρεται στη δύναμη περιστροφής που παράγει ο κινητήρας στον στροφαλοφόρο άξονα. Επηρεάζει άμεσα την επιτάχυνση ενός οχήματος και ικανότητα ρυμούλκησης .

Βασικές έννοιες

Υψηλότερη ροπή =περισσότερη περιστροφική δύναμη =ισχυρότερη ώθηση για κίνηση του αυτοκινήτου.
Ιπποδύναμη εξαρτάται τόσο από τη ροπή όσο και από τις στροφές του κινητήρα (RPM):

Horsepower=Torque (lb-ft)×RPM5252\text{Horsepower} =\frac{\text{Torque (lb-ft)} \times \text{RPM}}{5252}

Η ροπή είναι υψηλότερη στις χαμηλές έως μεσαίες στροφές ανά λεπτό στους περισσότερους κινητήρες εσωτερικής καύσης.
Τα οχήματα επιδόσεων συχνά στοχεύουν σε ευρεία καμπύλη ροπής για ευελιξία.

Ροπή στη Ρομποτική

Στη ρομποτική , η ροπή είναι κρίσιμη για τον προσδιορισμό της ικανότητας ενός κινητήρα να περιστρέφει τις αρθρώσεις ή να κινεί τα άκρα.

Εφαρμογές

Σερβοκινητήρες επιλέγονται με βάση την απαιτούμενη ροπή για την ανύψωση φορτίων.
Ροπή άρθρωσης επηρεάζει την ομαλή κίνηση, τη σταθερότητα και τη διαχείριση του ωφέλιμου φορτίου.
Τα ρομπότ συχνά απαιτούν ακριβή έλεγχο ροπής για να αποφύγετε την υπερφόρτωση εξαρτημάτων ή την πρόκληση μηχανικής βλάβης.

Η ροπή παίζει επίσης ρόλο στην αντίστροφη κινηματική , αναγκαστικά σχόλια και δύναμη πρόσφυσης σε ρομποτικούς χειριστές.

Ροπή και περιστροφική ισορροπία

Ένα αντικείμενο βρίσκεται σε περιστροφική ισορροπία όταν η καθαρή ροπή που ενεργεί σε αυτό είναι μηδέν. Σε αυτή την κατάσταση, το αντικείμενο είτε δεν περιστρέφεται καθόλου είτε περιστρέφεται με σταθερή γωνιακή ταχύτητα.
∑τ=0\sum \tau =0

Αυτή η αρχή είναι ζωτικής σημασίας στη στατική, όπου η σταθερότητα είναι ο στόχος, όπως σε γέφυρες, δοκούς ή τραμπάλα.

Διανυσματική φύση της ροπής

Η ροπή είναι μια διανυσματική ποσότητα , που σημαίνει ότι έχει και μέγεθος και κατεύθυνση. Η κατεύθυνση του διανύσματος ροπής εξαρτάται από τον προσανατολισμό της δύναμης και το διάνυσμα θέσης (μοχλοβραχίονας).
τ⃗=r⃗×F⃗\vec{\tau} =\vec{r} \times \vec{F}

Χρησιμοποιήστε τον κανόνα του δεξιού χεριού για να βρείτε την κατεύθυνση της ροπής:στρέψτε τα δάχτυλά σας κατά μήκος του r⃗\vec{r}, κυρτώστε προς το F⃗\vec{F} και ο αντίχειράς σας δείχνει την κατεύθυνση του διανύσματος ροπής (μέσα ή έξω από το επίπεδο).

Ροπή και γωνιακή ορμή

Η ροπή είναι ο χρόνος ρυθμός μεταβολής γωνιακής ορμής:
τ⃗=dL⃗dt\vec{\tau} =\frac{d\vec{L}}{dt}

Όπου L⃗\vec{L} είναι γωνιακή ορμή. Αυτό σχηματίζει το περιστροφικό ανάλογο του δεύτερου νόμου του Νεύτωνα. Ελλείψει εξωτερικής ροπής, η γωνιακή ορμή παραμένει διατηρημένη .

Βιολογικές εφαρμογές της ροπής

Η ροπή είναι θεμελιώδης για την ανθρώπινη κίνηση . Οι μύες ασκούν δυνάμεις στα οστά σε απόσταση από τις αρθρώσεις, δημιουργώντας περιστροφική κίνηση.

Παραδείγματα:

Δικέφαλος δημιουργήστε ροπή γύρω από την άρθρωση του αγκώνα.
Τετρακέφαλο παράγουν ροπή για την επέκταση του γόνατος.
Ο υπολογισμός της ροπής των αρθρώσεων βοηθά στην αθλητική προπόνηση και στην πρόληψη τραυματισμών.

Μέτρηση ροπής

Πολλά κοινά όργανα μετρούν τη ροπή:

Ροπόκλειδο :Μετρά την εφαρμοζόμενη ροπή σε μπουλόνια και μηχανικούς συνδετήρες.
Δυναμόμετρο :Μετρά τη ροπή και την ισχύ εξόδου από τους κινητήρες.
Μετρητές καταπόνησης :Ανίχνευση μικρών παραμορφώσεων σε περιστρεφόμενα μέρη.
Περιστροφικοί αισθητήρες ροπής :Χρησιμοποιείται στη ρομποτική και τα μηχανήματα για την παρακολούθηση της ροπής σε πραγματικό χρόνο.

Ροπή σε απλές μηχανές

Πολλές απλές μηχανές βασίζονται στη ροπή για να αυξήσουν τη δύναμη ή το μηχανικό πλεονέκτημα.

Παραδείγματα:

Μοχλοί χρησιμοποιήστε ροπή γύρω από έναν άξονα.
Gears ροπή μεταφοράς με ρυθμιζόμενους λόγους ταχύτητας.
Τροχαλίες ανακατευθύνουν τη δύναμη και κατανέμουν τη ροπή στα συστήματα ανύψωσης.
Τροχός και άξονας τα συστήματα μετατρέπουν τη ροπή σε κίνηση σε εργαλεία και οχήματα.

Μετατροπές μονάδων και μονάδες εκτός SI

Μονάδα Ισοδύναμο σε N·m Κοινή χρήση λίβρα-πόδι (lb·ft) 1 lb·ft ≈ 1,3558 N·m Αυτοκινητοβιομηχανία (ΗΠΑ)ίντσα-λίβρα (in·lb) 1 in·lb ≈ 0,113 N·mΜηχανικοί συνδετήρεςdyne-cm 1 dyn·cm =10-7 N·mΦυσική και μικρά συστήματα

Χρησιμοποιήστε τις σωστές μονάδες για να αποτρέψετε την υπερβολική ή υπο-σφίξιμο, ειδικά σε κρίσιμες για την ασφάλεια εφαρμογές.

Συνήθεις παρανοήσεις σχετικά με τη ροπή

Η ροπή και η δύναμη είναι ίδια :Η ροπή προκαλεί περιστροφή. δύναμη προκαλεί γραμμική κίνηση.
Οι μεγαλύτεροι μοχλοί δίνουν πάντα περισσότερη ροπή :Μόνο εάν η δύναμη ασκείται κάθετα στον μοχλοβραχίονα.
Υψηλή ταχύτητα σημαίνει υψηλή ροπή :Η ροπή προκαλεί γωνιακή επιτάχυνση, όχι ταχύτητα.
Μόνο οι κινητήρες παράγουν ροπή :Οποιαδήποτε δύναμη ασκείται σε απόσταση από έναν άξονα περιστροφής προκαλεί ροπή.
Η ροπή είναι πάντα θετική :Η ροπή μπορεί να είναι θετική ή αρνητική, ανάλογα με την κατεύθυνση.

Συχνές ερωτήσεις σχετικά με τη ροπή

Ε:Η ροπή είναι διανυσματική ή βαθμωτή;
Α:Η ροπή είναι ένα διάνυσμα με μέγεθος και κατεύθυνση.

Ε:Μπορεί η ροπή να είναι αρνητική;
Α:Ναι. Η ροπή των δεικτών του ρολογιού είναι συνήθως αρνητική, αριστερόστροφα είναι θετική.

Ε:Τι είναι η καθαρή ροπή;
Α:Το σύνολο όλων των ροπών που δρουν σε ένα σύστημα. Εάν η καθαρή ροπή =0, δεν υπάρχει γωνιακή επιτάχυνση.

Ε:Σε τι διαφέρει η ροπή από την εργασία;
Α:Η ροπή προκαλεί περιστροφή. η εργασία είναι μεταφορά ενέργειας. Ροπή × γωνία =εργασία σε συστήματα περιστροφής.

Ε:Πώς μετράται η ροπή;
A:Με δυναμόκλειδα, δυναμόμετρα, μετρητές τάσης ή αισθητήρες, ανάλογα με την εφαρμογή.

Αναφορές και περαιτέρω ανάγνωση

Kleppner, Daniel; Kolenkow, Robert (1973). Εισαγωγή στη Μηχανική . McGraw-Hill. ISBN 9780070350489.
Knight, Randall; Jones, Brian; Field, Stuart (2016). College Physics:A Strategic Approach (3rd Technology update ed.). Βοστώνη:Pearson. ISBN 9780134143323.
Kumar, Shitij; Savur, Celal; Sahin, Ferat (2021). «Έρευνα για τη συνεργασία ανθρώπου-ρομπότ σε βιομηχανικά περιβάλλοντα:Επίγνωση, ευφυΐα και συμμόρφωση». Συναλλαγές IEEE σε Συστήματα, Άνθρωπος και Κυβερνητική:Συστήματα . 51:280–297. doi:10.1109/TSMC.2020.3041231
Serway, R. A.; Jewett, J. W. Jr. (2003). Φυσική για επιστήμονες και μηχανικούς (6η έκδ.). Μπρουκς Κόουλ. ISBN 0-534-40842-7.
Tipler, Paul (2004). Φυσική για επιστήμονες και μηχανικούς:μηχανική, ταλαντώσεις και κύματα, θερμοδυναμική (5η έκδ.). W. H. Freeman. ISBN 0-7167-0809-4.
