Χρώματα Molecule Atom – Χρώματα CPK
Όλοι έχουμε δει μοντέλα μορίων. Τα τμήματα χημείας έχουν συχνά κιτ από πλαστικές μπάλες για να κολλήσουν μεταξύ τους για να αναπαραστήσουν τα άτομα και τη διάταξή τους σε μόρια. Αυτά τα κιτ έρχονται με πολλά διαφορετικά χρώματα για εύκολη διάκριση ενός στοιχείου από το άλλο. Η επιλογή του χρώματος για κάθε άτομο δεν είναι αυθαίρετη. Υπάρχει μια σύμβαση που ταιριάζει το χρώμα με τα στοιχεία που είναι γνωστά ως χρώματα CPK.
Το τμήμα CPK προέρχεται από τα αρχικά των επιστημόνων που χρησιμοποίησαν για πρώτη φορά τα χρώματα για να ταιριάξουν τα στοιχεία. Corey, Pauling και Koltun. Το 1952, ο Robert Corey και ο Linus Pauling χρησιμοποίησαν έναν βασικό χρωματικό κώδικα με τα μοντέλα τους.
Carbon – μαύρο
Υδρογόνο – λευκό
Άζωτο – γαλάζιο
Οξυγόνο – κόκκινο
Αυτός ο συνδυασμός χρωμάτων καλύπτει τα άτομα στη μεγάλη πλειοψηφία των βασικών μορίων της οργανικής χημείας, αλλά προφανώς όχι όλα. Ο Walter Koltun υπέβαλε αίτηση για δίπλωμα ευρεσιτεχνίας για ένα σύνολο μορίων το 1962 για να επεκτείνει τη λίστα χρωμάτων σε περισσότερα στοιχεία.
Περιλαμβάνεται η λίστα του Koltun
Carbon – μαύρο
Υδρογόνο – λευκό
Άζωτο – μπλε
Οξυγόνο - κόκκινο
Θειάφι - κίτρινο
Φώσφορος - μωβ
Αλογόνα – πράσινα – αρχίζουν ανοιχτό πράσινο για φθόριο και γίνονται πιο σκούρα καθώς κινείστε προς τα κάτω
Μέταλλα – ασημί ή γκρι
Δεν υπάρχει καθορισμένο πρότυπο πέτρας για χρωματικούς συνδυασμούς CPK, αλλά σχεδόν όλα τα κιτ μορίων χρησιμοποιούν τα ίδια κοινά χρώματα CPK. Αυτά τα χρώματα είναι συνήθως χρώματα που σχετίζονται με κάποια ιδιότητα των στοιχείων. Το θείο είναι κίτρινο, ο άνθρακας είναι μαύρος, το αέριο χλώριο είναι πράσινο, το αέριο ιώδιο είναι μωβ. Άλλα είναι λιγότερο προφανή. Το άζωτο βρίσκεται στον ουρανό και ο ουρανός είναι μπλε, επομένως τα άτομα αζώτου είναι μπλε. Το οξυγόνο βρίσκεται στο αίμα, το αίμα είναι κόκκινο, επομένως τα άτομα οξυγόνου έχουν κόκκινο χρώμα.
Κοινός Χρωματισμός CPK
| Στοιχείο | Χρώμα |
| υδρογόνο | λευκό |
| άνθρακας | μαύρο |
| άζωτο | σκούρο μπλε |
| οξυγόνο | κόκκινο |
| φθόριο και χλώριο | πράσινο |
| βρώμιο | σκούρο κόκκινο |
| ιώδιο | σκούρο μωβ |
| ευγενή αέρια | γαλάζιο |
| φώσφορος | πορτοκαλί |
| θείο | κίτρινο |
| βόριο | ανοιχτό πορτοκαλί |
| αλκαλιμέταλλα | μωβ |
| αλκαλικές γαίες | σκούρο πράσινο |
| τιτάνιο | γκρι |
| σίδερο | σκούρο πορτοκαλί |
| ό,τι απομένει | ροζ |
Σήμερα, οι υπολογιστές μπορούν να δημιουργήσουν οπτικοποιήσεις μορίων με ευκολία. Οι υπολογιστές δεν περιορίζονται από τα διαθέσιμα χρώματα. Μπορούν να αντιστοιχίσουν διαφορετικά χρώματα σε κάθε στοιχείο, αν το επιλέξουν. Ένα από τα πιο κοινά πακέτα λογισμικού οπτικοποίησης μορίων λογισμικού που χρησιμοποιούνται σήμερα ονομάζεται Jmol.
Το Jmol έχει αποδώσει χρώματα σε σχεδόν κάθε στοιχείο που είναι πιθανό να βρείτε σε ένα μόριο και ακόμη και σε μερικά κοινά ισότοπα. Αυτά τα ισότοπα περιλαμβάνουν το δευτέριο και το τρίτιο του υδρογόνου, τον άνθρακα-13 και τον άνθρακα-14 και το άζωτο-15.

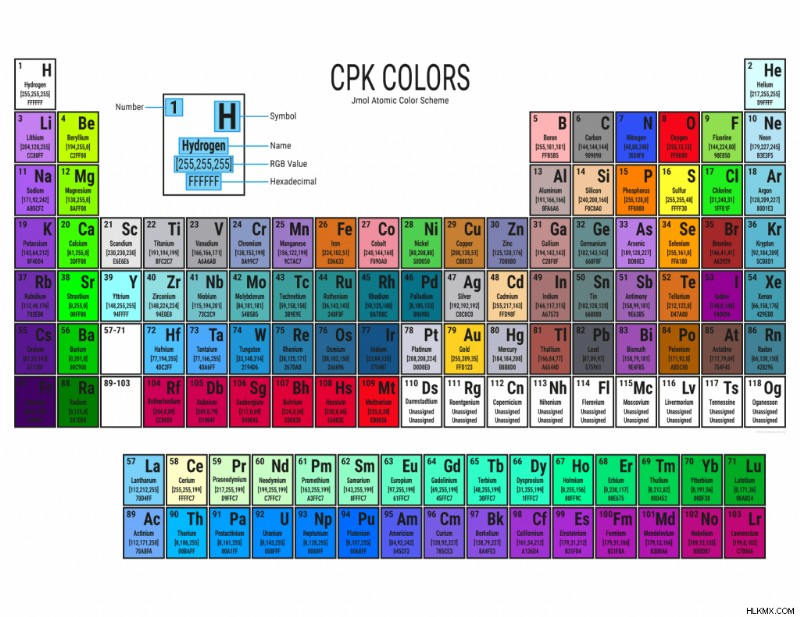

Κατεβάστε το PDF του Περιοδικού Πίνακα Χρώματος JMOL CPK που δείχνει αυτά τα χρώματα και τις τιμές RGB και Δεκαεξαδικό τους ή απλώς διαβάστε τον παρακάτω πίνακα.
| Αριθμός | Στοιχείο | Χρώμα RGB | Δεξαδικό χρώμα Ιστού |
| 1 | H | [255,255,255] | FFFFFF |
| 1 | D, H-2 | [255,255,192] | FFFFC0 |
| 1 | T, H-3 | [255,255,160] | FFFFA0 |
| 2 | Αυτός | [217,255,255] | D9FFFF |
| 3 | Li | [204,128,255] | CC80FF |
| 4 | Be | [194,255,0] | C2FF00 |
| 5 | Β | [255,181,181] | FFB5B5 |
| 6 | Γ | [144,144,144] | 909090 |
| 6 | C-13 | [80,80,80] | 505050 |
| 6 | C-14 | [64,64,64] | 404040 |
| 7 | Δ | [48,80,248] | 3050F8 |
| 7 | N-15 | [16,80,80] | 105050 |
| 8 | O | [255,13,13] | FF0D0D |
| 9 | F | [144,224,80] | 90E050 |
| 10 | Δεν | [179,227,245] | B3E3F5 |
| 11 | Όχι | [171,92,242] | AB5CF2 |
| 12 | Mg | [138,255,0] | 8AFF00 |
| 13 | Al | [191,166,166] | BFA6A6 |
| 14 | Si | [240,200,160] | F0C8A0 |
| 15 | P | [255,128,0] | FF8000 |
| 16 | S | [255,255,48] | FFFF30 |
| 17 | Cl | [31,240,31] | 1FF01F |
| 18 | Αρ | [128,209,227] | 80D1E3 |
| 19 | Κ | [143,64,212] | 8F40D4 |
| 20 | Περίπου | [61,255,0] | 3DFF00 |
| 21 | Sc | [230,230,230] | E6E6E6 |
| 22 | Τι | [191,194,199] | BFC2C7 |
| 23 | V | [166,166,171] | A6A6AB |
| 24 | Cr | [138,153,199] | 8A99C7 |
| 25 | Mn | [156,122,199] | 9C7AC7 |
| 26 | Φε | [224,102,51] | E06633 |
| 27 | Συν | [240,144,160] | F090A0 |
| 28 | Ni | [80,208,80] | 50D050 |
| 29 | Cu | [200,128,51] | C88033 |
| 30 | Zn | [125,128,176] | 7D80B0 |
| 31 | Ga | [194,143,143] | C28F8F |
| 32 | Ge | [102,143,143] | 668F8F |
| 33 | Όπως | [189,128,227] | BD80E3 |
| 34 | Δείτε | [255,161,0] | FFA100 |
| 35 | Br | [166,41,41] | A62929 |
| 36 | Κρ | [92,184,209] | 5CB8D1 |
| 37 | Rb | [112,46,176] | 702EB0 |
| 38 | Sr | [0,255,0] | 00FF00 |
| 39 | Ν | [148,255,255] | 94FFFF |
| 40 | Zr | [148,224,224] | 94E0E0 |
| 41 | Σημ. | [115,194,201] | 73C2C9 |
| 42 | Mo | [84,181,181] | 54B5B5 |
| 43 | Tc | [59,158,158] | 3B9E9E |
| 44 | Ru | [36,143,143] | 248F8F |
| 45 | Rh | [10,125,140] | 0A7D8C |
| 46 | Pd | [0,105,133] | 006985 |
| 47 | Αγ | [192,192,192] | C0C0C0 |
| 48 | Cd | [255,217,143] | FFD98F |
| 49 | Σε | [166,117,115] | A67573 |
| 50 | Sn | [102,128,128] | 668080 |
| 51 | Sb | [158,99,181] | 9E63B5 |
| 52 | Te | [212,122,0] | D47A00 |
| 53 | I | [148,0,148] | 940094 |
| 54 | Xe | [66,158,176] | 429EB0 |
| 55 | Cs | [87,23,143] | 57178F |
| 56 | Ba | [0,201,0] | 00C900 |
| 57 | La | [112,212,255] | 70D4FF |
| 58 | Ε | [255,255,199] | FFFFC7 |
| 59 | Pr | [217,255,199] | D9FFC7 |
| 60 | Δ | [199,255,199] | C7FFC7 |
| 61 | ΜΜ | [163,255,199] | A3FFC7 |
| 62 | Sm | [143,255,199] | 8FFFC7 |
| 63 | Ευ | [97,255,199] | 61FFC7 |
| 64 | Gd | [69,255,199] | 45FFC7 |
| 65 | Tb | [48,255,199] | 30FFC7 |
| 66 | Dy | [31,255,199] | 1FFFC7 |
| 67 | Ho | [0,255,156] | 00FF9C |
| 68 | Ε | [0,230,117] | 00E675 |
| 69 | Tm | [0,212,82] | 00D452 |
| 70 | Yb | [0,191,56] | 00BF38 |
| 71 | Lu | [0,171,36] | 00AB24 |
| 72 | Hf | [77,194,255] | 4DC2FF |
| 73 | Τα | [77,166,255] | 4DA6FF |
| 74 | W | [33,148,214] | 2194D6 |
| 75 | Re | [38,125,171] | 267DAB |
| 76 | Λειτουργικά συστήματα | [38,102,150] | 266696 |
| 77 | Ir | [23,84,135] | 175487 |
| 78 | Pt | [208,208,224] | D0D0E0 |
| 79 | Au | [255,209,35] | FFD123 |
| 80 | Hg | [184,184,208] | B8B8D0 |
| 81 | Tl | [166,84,77] | A6544D |
| 82 | Pb | [87,89,97] | 575961 |
| 83 | Bi | [158,79,181] | 9E4FB5 |
| 84 | Po | [171,92,0] | AB5C00 |
| 85 | Σε | [117,79,69] | 754F45 |
| 86 | Rn | [66,130,150] | 428296 |
| 87 | Fr | [66,0,102] | 420066 |
| 88 | Ra | [0,125,0] | 007D00 |
| 89 | Ac | [112,171,250] | 70ABFA |
| 90 | Θ | [0,186,255] | 00BAFF |
| 91 | Περί | [0,161,255] | 00A1FF |
| 92 | U | [0,143,255] | 008FFF |
| 93 | Np | [0,128,255] | 0080FF |
| 94 | Pu | [0,107,255] | 006BFF |
| 95 | Π.μ. | [84,92,242] | 545CF2 |
| 96 | cm | [120,92,227] | 785CE3 |
| 97 | Bk | [138,79,227] | 8A4FE3 |
| 98 | Cf | [161,54,212] | A136D4 |
| 99 | Α | [179,31,212] | B31FD4 |
| 100 | Fm | [179,31,186] | B31FBA |
| 101 | Md | [179,13,166] | B30DA6 |
| 102 | Όχι | [189,13,135] | BD0D87 |
| 103 | Lr | [199,0,102] | C70066 |
| 104 | Rf | [204,0,89] | CC0059 |
| 105 | Db | [209,0,79] | D1004F |
| 106 | Sg | [217,0,69] | D90045 |
| 107 | Bh | [224,0,56] | E00038 |
| 108 | Υ | [230,0,46] | E6002E |
| 109 | Mt | [235,0,38] | EB0026 |
| 110 | Δ | μη ανάθεση | |
| 111 | Rg | μη ανάθεση | |
| 112 | Cn | μη ανάθεση | |
| 113 | Nh | μη ανάθεση | |
| 114 | Fl | μη ανάθεση | |
| 115 | Mc | μη ανάθεση | |
| 116 | Lv | μη ανάθεση | |
| 117 | Ts | μη ανάθεση | |
| 118 | Og | μη ανάθεση |
Πηγές χρώματος CPK:
Η αρχική περιγραφή του μοντέλου των Corey και Pauling
Μοριακά μοντέλα αμινοξέων, πεπτιδίων και πρωτεϊνών
Robert B. Corey και Linus Pauling
Review of Scientific Instruments 24:8, 621-627
Το δίπλωμα ευρεσιτεχνίας των ΗΠΑ του Walter Koltun
Ατομικές μονάδες και σύνδεσμοι πλήρωσης χώρου για μοριακά μοντέλα
Χρώματα Jmol
http://jmol.sourceforge.net/jscolors/
