Διαφορά μεταξύ εξαγώνου και μονοκλινικού κυττάρου μονάδας

Κύρια διαφορά – Εξάγωνο έναντι Μονοκλινικού Κυττάρου Μονάδας

Οι όροι εξάγωνο και μονοκλινική μονάδα κυψέλης σχετίζονται με κρυσταλλικά συστήματα. Ένα κρυσταλλικό σύστημα είναι καθεμία από τις επτά κατηγορίες κρυστάλλων (κυβικοί, τετραγωνικοί, ορθορομβικοί, τριγωνικοί, εξαγωνικοί, μονοκλινικοί και τρικλινικοί) που ταξινομούνται σύμφωνα με τις πιθανές σχέσεις των κρυσταλλικών αξόνων. Το μοναδιαίο στοιχείο ενός κρυσταλλικού συστήματος είναι ένα τμήμα της δομής που αντιπροσωπεύει το επαναλαμβανόμενο σχέδιο του κρυσταλλικού συστήματος. Αποτελείται από αντιπροσωπευτικά άτομα και την επαναλαμβανόμενη διάταξη αυτών των ατόμων. Η μονάδα κυψέλης είναι μια τρισδιάστατη δομή και κάθε κρυσταλλικό σύστημα έχει τις δικές του μοναδικές δομές μονάδων κυψελών. Ένα κελί μονάδας είναι ένα κουτί. Περιέχει άτομα διατεταγμένα σε διαφορετικά μοναδικά μοτίβα. Αυτό το κελί μονάδας περιγράφεται σε σχέση με τις παραμέτρους του πλέγματος, οι οποίες είναι τα μήκη μεταξύ των άκρων της μονάδας κυψέλης και των γωνιών. Η κύρια διαφορά μεταξύ εξαγωνικού και μονοκλινικού κελιού μονάδας είναι ότι δύο από τους τρεις άξονες ενός κελιού εξαγωνικής μονάδας έχουν παρόμοιο μήκος, ενώ το μονοκλινικό κελί μονάδας έχει τρεις άξονες με άνισα μήκη.

Βασικές περιοχές που καλύπτονται

1. Τι είναι ένα κελί μονάδας
     – Εξήγηση
2. Τι είναι το Hexagon Unit Cell
     – Ορισμός, δομή, μοναδικά χαρακτηριστικά
3. Τι είναι το Μονοκλινικό Μοναδικό Κύτταρο
     – Ορισμός, δομή, μοναδικά χαρακτηριστικά
4. Ποια είναι η διαφορά μεταξύ εξάγωνου και μονοκλινικού κυττάρου μονάδας
     – Σύγκριση βασικών διαφορών

Βασικοί όροι:Crystal System, Hexagon, Lattice Parameters, Monoclinic, Unit Cell

Τι είναι ένα κελί μονάδας

Ένα κελί μονάδας είναι μια μικρή δομή που αντιπροσωπεύει το επαναλαμβανόμενο μοτίβο ενός κρυσταλλικού συστήματος. Είναι ένα κουτί-δομή. Αυτό το πλαίσιο περιέχει όλους τους τύπους ατόμων που υπάρχουν στο υλικό. Αυτή είναι μια τρισδιάστατη δομή. Το κελί μονάδας περιγράφεται χρησιμοποιώντας παραμέτρους πλέγματος. Ένα πλέγμα είναι μια κανονική επαναλαμβανόμενη τρισδιάστατη διάταξη ατόμων, ιόντων ή μορίων σε ένα μέταλλο ή άλλο κρυσταλλικό στερεό. Οι παράμετροι πλέγματος είναι τα μήκη μεταξύ των άκρων της μονάδας κυψέλης και των γωνιών. Τα μήκη (ονομάζονται επίσης άξονες) δίνονται με τα σύμβολα a, b και c, ενώ οι γωνίες δίνονται από άλφα(α), βήτα(β) και γάμμα(γ).

Εικόνα 1:Παράμετροι πλέγματος ενός κελιού μονάδας

Οι θέσεις των ατόμων μέσα στο κελί περιγράφονται με ατομικές θέσεις που δίνονται από τα X, Y και Z. Αυτά τα σημεία μετρώνται από μια δομή πλέγματος αναφοράς.

Τι είναι το Hexagon Unit Cell

Το εξάγωνο μοναδιαίο κελί είναι το μοναδιαίο κελί ενός εξαγωνικού κρυσταλλικού συστήματος. Αντιπροσωπεύει τη διάταξη των ατόμων σε ένα υλικό με εξάγωνη κρυσταλλική δομή. Έχει δύο άξονες με παρόμοιο μήκος και έναν άξονα με διαφορετικό μήκος. Αυτός ο άξονας είναι κάθετος σε άλλους δύο άξονες. Η γωνία μεταξύ δύο παρόμοιων αξόνων είναι 120.

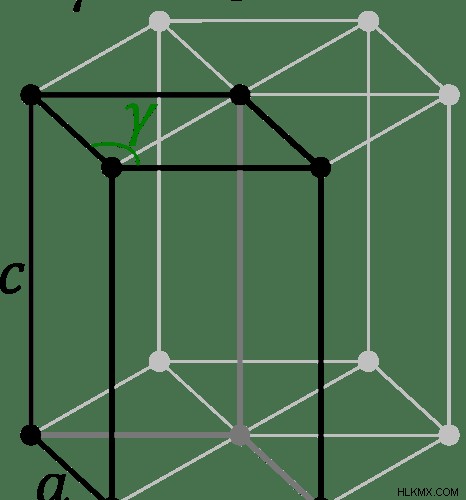

Εικόνα 2:Ένα εξάγωνο κελί μονάδας

Εν συντομία, τα συγκεκριμένα χαρακτηριστικά του εξαγωνικού κελιού μονάδας είναι:

• a=b≠c
• α=β=90
• γ=120.

Τι είναι ένα Monoclinic Unit Cell

Μια μονοκλινική μονάδα κυψέλης είναι η μονάδα μονάδας του μονοκλινικού κρυσταλλικού συστήματος. Αντιπροσωπεύει τη διάταξη των ατόμων σε ένα υλικό που έχει μονοκλινική δομή. Οι τρεις άξονες του κελιού μονάδας (a, b και c) είναι άνισοι. Η μονοκλινική μονάδα έχει ορθογώνιο σχήμα με βάση παραλληλόγραμμο. Ένα παραλληλόγραμμο είναι μια απλή δομή με δύο ζεύγη παράλληλων πλευρών. Επομένως, δύο άξονες συναντώνται μεταξύ τους σε 90 γωνίες.

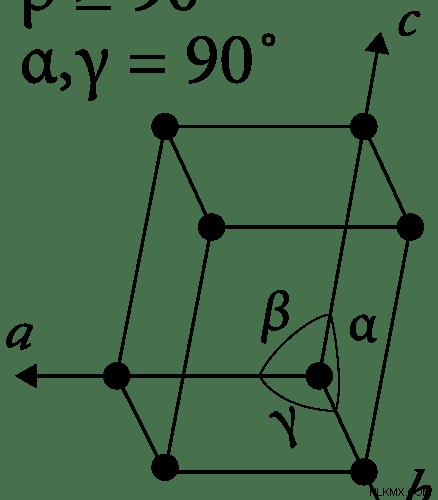

Εικόνα 3:Μονοκλινικό κύτταρο μονάδας

Εν συντομία, τα συγκεκριμένα χαρακτηριστικά του εξαγωνικού κελιού μονάδας είναι:

• a≠b≠c
• α=γ =90
• β≠90

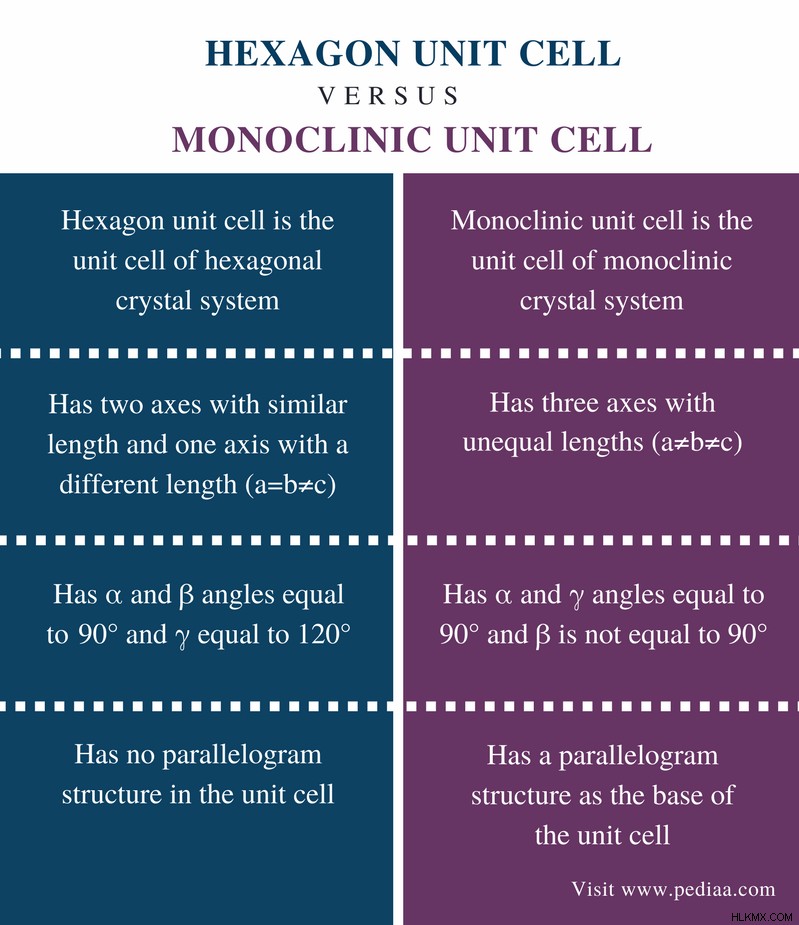

Διαφορά μεταξύ Εξαγώνου και Μονοκλινικού Κυττάρου Μονάδας

Ορισμός

Εξάγωνο Κελλί μονάδας: Το εξαγωνικό κελί μονάδας είναι το μοναδιαίο κελί του εξαγωνικού κρυσταλλικού συστήματος.

Μονοκλινικό κύτταρο μονάδας: Μονοκλινική μονάδα κυψέλης είναι η μονάδα μονάδας του μονοκλινικού κρυσταλλικού συστήματος.

Μήκος αξόνων

Εξάγωνο Κελλί μονάδας: Το εξάγωνο κελί μονάδας έχει δύο άξονες με παρόμοιο μήκος και έναν άξονα με διαφορετικό μήκος (a=b≠c).

Μονοκλινικό κύτταρο μονάδας: Η μονάδα μονοκλινικής κυψέλης έχει τρεις άξονες με άνισα μήκη (a≠b≠c).

Γωνίες

Εξάγωνο Κελλί μονάδας: Το εξάγωνο κελί μονάδας έχει γωνίες α και β ίσες με 90° και γ ίσες με 120°.

Μονοκλινικό κύτταρο μονάδας: Η μονοκλινική μονάδα έχει γωνίες α και γ ίσες με 90° και το β δεν είναι ίσο με 90°.

Παρουσία παραλληλογράμμου

Εξάγωνο Κελλί μονάδας: Το εξάγωνο κελί μονάδας δεν έχει δομή παραλληλόγραμμου στο κελί μονάδας.

Μονοκλινικό κύτταρο μονάδας: Το μονοκλινικό κύτταρο μονάδας έχει μια παραλληλόγραμμη δομή ως βάση του κελιού μονάδας.

Συμπέρασμα

Τα κύτταρα εξάγωνων και μονοκλινικών μονάδων είναι τμήματα κρυσταλλικών συστημάτων που αντιπροσωπεύουν ένα επαναλαμβανόμενο σχέδιο της ατομικής διάταξης ενός κρυσταλλικού συστήματος. Η κύρια διαφορά μεταξύ του εξαγωνικού και του μονοκλινικού στοιχείου μονάδας είναι ότι ένα κελί εξαγωνικής μονάδας έχει δύο άξονες με παρόμοιο μήκος, ενώ ένα κύτταρο μονοκλινικής μονάδας έχει τρεις άξονες με άνισα μήκη.
